Выбор электропроводок, способов прокладки проводов и кабелей
Электрика в доме / Монтаж электропроводки / Выбор электропроводок, способов прокладки проводов и кабелей
Страница 5

Розетки для открытой и скрытой установки прикрепляют к стенам аналогично выключателям этих же типов. Наиболее надежны из них розетки с прижимной пружиной (рис. 12).

Рис. 12. Конструкция розетки с прижимной

Рис. 12. Конструкция розетки с прижимной пружиной: а – основание унифицированной розетки; б – контактный узел с прижимной пружиной. наш сайт

Для повышения безопасности (особенно если розетки расположены достаточно низко от пола, а в доме есть маленькие дети) розетки снабжают поворотной шайбой или перемещающейся заслонкой; эти устройства надежно закрывают отверстия гнезд на то время, когда розетка не задействована.

Номинальный ток для розеток в сети напряжением 220 В равен 10 А; для сети же с напряжением 380 В – 25 А.

Ранним утром, поздним вечером или ночью, то есть в темное время суток, найти выключатель или розетку бывает трудно. Для удобства потребителей многие производители электродеталей выпускают розетки и выключатели с вмонтированной в их корпус неоновой лампочкой. Но если в квартире (доме) установлены обычные электроустановочные детали, то несложно оснастить их неоновой лампочкой самостоятельно. Все, что понадобится для этого, – это подпаять к выводам лампочки отрезки изолированного провода и последовательно с гасящим сопротивлением (1–5 МОм) подсоединить их к выводам выключателя или розетки (рис. 13).

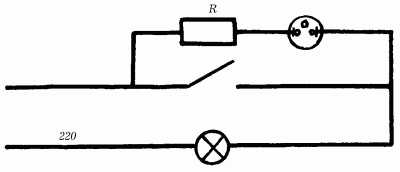

Рис. 13. Схема включения неоновой лампочки

Рис. 13. Схема включения неоновой лампочки в цепь выключателя или розетки.

Когда электроприбор (светильник или другой приемник тока) задействован, то цепь, в которую входит неоновая лампочка, разомкнута и лампочка не горит; но стоит выключить светильник или удалить из розетки вилку, цепь замыкается и лампочка начинает светиться.

Чтобы светящуюся лампочку было видно, необходимо в непросвечивающей крышке корпуса выключателя просверлить отверстие диаметром 5–6 мм и вклеить в него кусочек оргстекла с полукруглой головкой, к оргстеклу изнутри корпуса выключателя прижать баллончик неоновой лампочки.

Если корпус выполнен из прозрачного материала, достаточно расположить лампочку под крышкой или в любом другом месте внутри корпуса выключателя.

Чтобы свести к минимуму число изгибания провода при установке розеток и выключателей скрытой проводки, их выполняют таким образом, чтобы их конструкция позволяла подключать к ним провода уже после закрепления выключателя или розетки в гнезде на стеновой панели.

Если проводка открытая, выключатели и розетки следует устанавливать на деревянных подрозетниках, к которым они крепятся двумя шурупами.

На обоях около выключателя постоянно появляются пятна от рук. Этого легко избежать, если между крышкой выключателя и обоями проложить тонкую (1–1,5 мм) пластинку из оргстекла с отверстием под механизм выключателя. Размер пластинки приблизительно 130 х 180 мм.

Следующим элементом электропроводки является патрон, который необходим для подключения к сети осветительных ламп. Поскольку существует два типа осветительных ламп – лампы накаливания и люминесцентные, существует и два типа патронов для них.

Для ламп накаливания используют резьбовые патроны, которые различают по размерам: лампы мощностью до 60 Вт можно подключить к патрону Е14 (малый цоколь) и Е27 (средний цоколь); лампы мощностью до 200 Вт – к патрону Е27; лампы мощностью от 300 до 1500 Вт – к патрону Е40 (большой цоколь). Если на цоколе лампы написано: 14 мм, то для нее надо использовать только патрон типа Е14, если – 27 мм, то подойдет патрон типа Е27.

Конструктивное решение патронов не одинаково: различают подвесные патроны с ниппелем, с ушком для подвешивания, настенный патрон с наклонным фланцем и др. Схема монтажа патрона в электропроводке показана на рис. 14.

Рис. 14. Резьбовой патрон: 1 – нулевой

Рис. 14. Резьбовой патрон: 1 – нулевой провод; 2 – фазный провод.

Для каждой из этих серий ламп определена температура, которая считается повышенной: для Е14 это более 110 °C, для Е27 – более 140 °C. Корпуса патронов для работы в таких условиях изготавливаются из керамики или жаростойкой пластмассы. Такие режимы работы возникают при применении ламп с верхними значениями мощности внутри небольших закрытых плафонов.
