Выбор электропроводок, способов прокладки проводов и кабелей
Электрика в доме / Монтаж электропроводки / Выбор электропроводок, способов прокладки проводов и кабелей
Страница 2

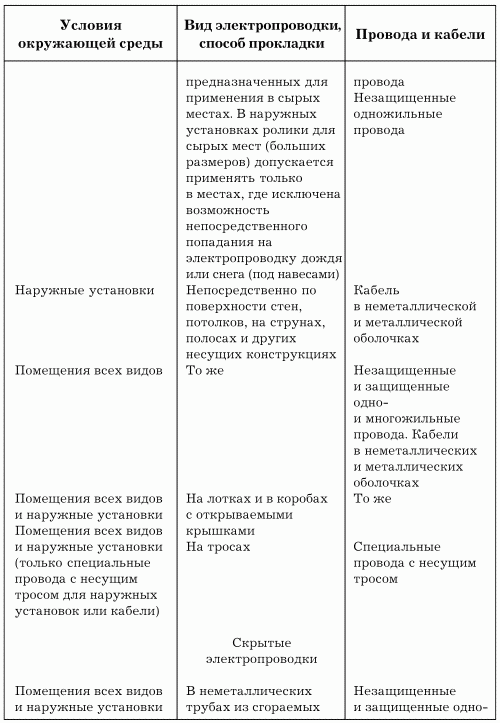

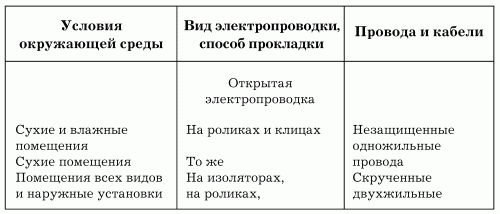

Таблица 2 (продолжение). Виды электропроводки, способы

Таблица 2 (продолжение). Виды электропроводки, способы прокладки проводов и кабелей

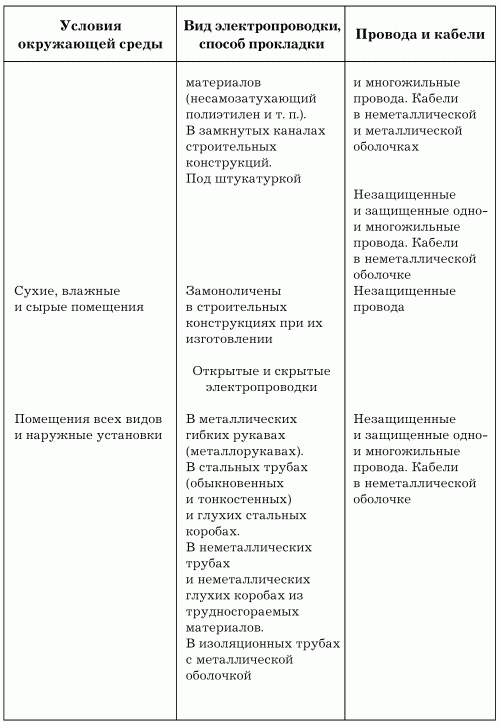

Таблица 2 (продолжение). Виды электропроводки, способы

Таблица 2 (продолжение). Виды электропроводки, способы прокладки проводов и кабелей

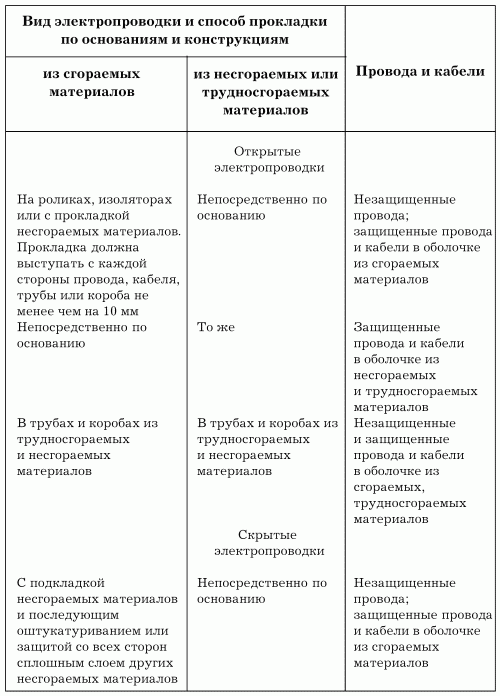

Таблица 3. Виды электропроводок, кабелей и способы их

Таблица 3. Виды электропроводок, кабелей и способы их прокладки с соблюдением условий пожарной безопасности

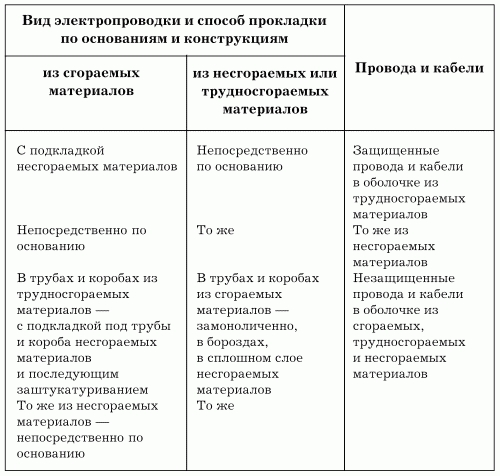

Таблица 3 (продолжение). Виды электропроводок, кабелей и

Таблица 3 (продолжение). Виды электропроводок, кабелей и способы их прокладки с соблюдением условий пожарной безопасности

Маркировка проводов и кабелей состоит из ряда

Маркировка проводов и кабелей состоит из ряда букв и цифр, несущих информацию о материале токопроводящих жил, изоляции и оболочки, о характере изоляции и оболочки, о количестве жил в проводе и кабеле и о величине их сечения:

– первой в маркировке стоит заглавная буква, обозначающая материал токопроводящих жил: алюминий – А, медь – буква опускается;

– следующая группа заглавных букв (одна или две) в маркировке проводов характеризует их вид: П – провод или ПП – плоский провод; в маркировке кабелей на этом месте обозначен материал изоляции: В – поливинилхлорид, П – полиэтилен, Р – резина, Н – нейрит;

– третье место в маркировке кабелей занимает материал оболочки (значение буквенных символов материала оболочки аналогично значению буквенных символов материала изоляции);

– далее зашифрованы дополнительные сведения: Г – гибкий, Н – негорючий;

– на последнем месте стоят цифровые символы, говорящие о количестве жил и их сечении.

Характеристики марок проводов и кабелей, наиболее часто используемых для прокладки электропроводки в бытовых условиях, приведены в табл. 4.

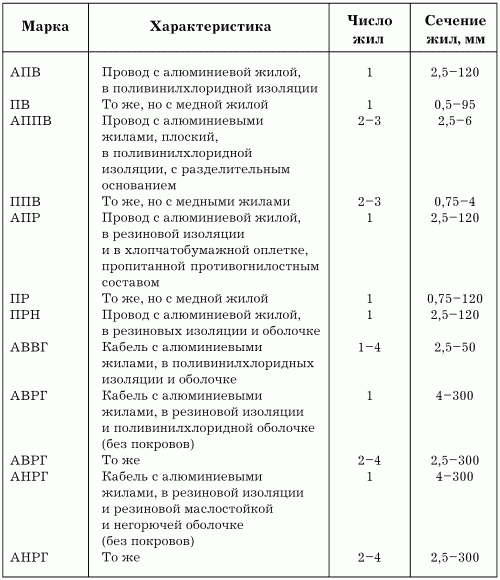

Таблица 4. Марки проводов и кабелей для прокладки электропроводки

Чтобы выбрать марку провода или кабеля для

Чтобы выбрать марку провода или кабеля для конкретных целей, можно пользоваться данными не только табл. 2, 3, но и табл. 5.

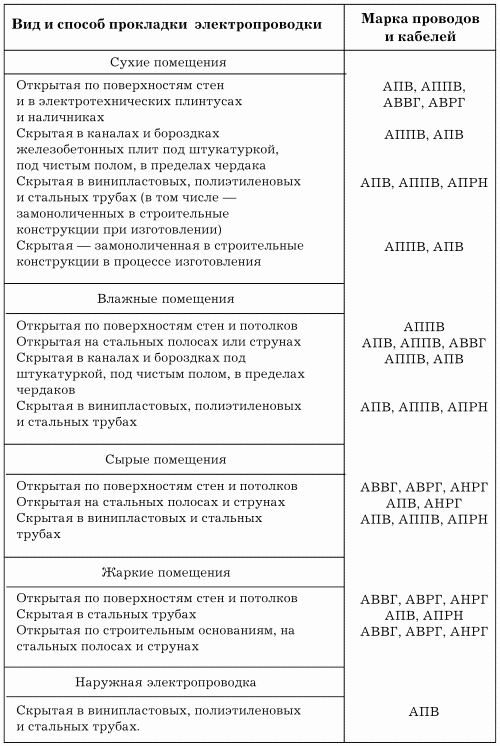

Таблица 5. Марки проводов и кабелей для конкретных условий

Среди рекомендуемых материалов для прокладки

Среди рекомендуемых материалов для прокладки электропроводки шнуры не значатся не случайно – у них назначение другое: шнуры используют в основном для подключения к сети бытовых электроприборов.

Шнуры, так же как провода и кабели, имеют свою маркировку, в которой на первом месте стоит заглавная буква Ш (шнур), остальные буквенные символы характеризуют материал изоляции и дополнительные сведения и имеют значения, аналогичные значениям буквенных символов в маркировке проводов и кабелей.

В настоящее время заводы-изготовители бытовой электротехники устанавливают на свои изделия в основном шнуры марок ШВ-1, ШВ-2 и ШВВП, поливинилхлоридная изоляция которых опрессована в неразборную вилку. Нагревательные электроприборы (утюги, плитки) оснащают шнурами с резиновой изоляцией марок ШРС и ШТР. Для питания электрическим током легких светильников используют шнуры марки ШПС, которые одновременно выполняют роль несущей конструкции, поэтому оснащены специальной грузонесущей оболочкой.

Теперь о том, как правильно подобрать провода и кабели для прокладки электропроводки по величине сечения жил исходя из конкретных условий: максимального значения силы тока, нагревающего изоляцию; механических нагрузок на провод, в том числе в контактных зажимах концевых устройств электропроводки. Дело в том, что рабочая температура проводов и шнуров не должна превышать 65 °C, если их оболочка резиновая, и 70 °C, если оболочка пластмассовая (величины температур даны с учетом температуры окружающего воздуха, то есть если комнатная температура равна 20 °C, то допустимый перегрев изоляции – 45 и 50 °C соответственно).

Таким образом, между величинами сечения жил проводов (кабелей) и током, проходящим по ним, имеется прямая связь (табл. 6), которую необходимо принимать в расчет при построении схемы и непосредственно при прокладке электропроводки.
