Таблица 6. Допустимые значения силы тока

Следует отметить, что данные табл. 6

Следует отметить, что данные табл. 6 приемлемы, если электропроводка открытая. Если же производится монтаж скрытой проводки, да еще из нескольких проводов в одном канале (трубе), то значение допустимого тока в них должно быть уменьшено на 10–20 %. Такая поправка принимается на том основании, что в этом случае провода будут нагревать друг друга. Кроме того, в условиях скрытой проводки охлаждение гораздо хуже.

Что же касается зависимости допустимого тока, проходящего по шнурам, то здесь за основу следует взять следующие соотношения (сечение жилы (мм2): допустимое значение силы тока (А): 0,35: 7; 0,5: 10; 0,7: 14; 1: 22; 1,5: 26 и 2: 31.

Сечение жилы (не путать с площадью поперечного разреза) определяется по формуле:

S = 0,78d2,

где S – сечение жилы в мм2,

d – диаметр жилы в мм.

Диаметр жилы проще всего измерить штангенциркулем (точность измерения достаточно высока – до 0,1 мм, поэтому возможной незначительной ошибкой можно пренебречь). Если же данного измерительного инструмента под руками не оказалось, то для измерения диаметра жилы можно воспользоваться таким нехитрым способом: небольшой отрезок очищенной от изоляции жилы намотать на толстый гвоздь, отвертку или любой другой стержень и крепко сжать витки провода; полученную спираль измерить слесарной линейкой (с ценой деления 0,5 мм) и эту длину разделить на количество витков. Но такой способ измерения дает уже большую погрешность.

Для определения сечения многожильного провода или кабеля достаточно рассчитать сечение одной жилы и полученную величину умножить на число жил.

Сечение жил при малых токах, особенно в винтовых контактных зажимах, определяется механической прочностью проводника. Оно не должно быть меньше 2 мм2 для алюминиевой жилы и 1 мм2 для медной жилы. Если открытая проводка внутри помещения выполнена на роликах, сечение алюминиевой жилы не должно быть меньше 2,5 мм2.

Электродетали

Провода, кабели и шнуры – главный элемент любой электропроводки, к которому полагаются всевозможные дополнения: различные электродетали или электроустановочные устройства. К ним относятся выключатели и переключатели, электрические соединители (розетки и вилки) и зажимы, патроны для ламп и стартеров, различного типа предохранители.

По способу монтажа выключатели классифицируют на выключатели для открытой и скрытой установки. Кроме того, существует деление выключателей на одноклавишные, сдвоенные и строенные (рис. 7).

Рис. 7. Типы выключателей: а –

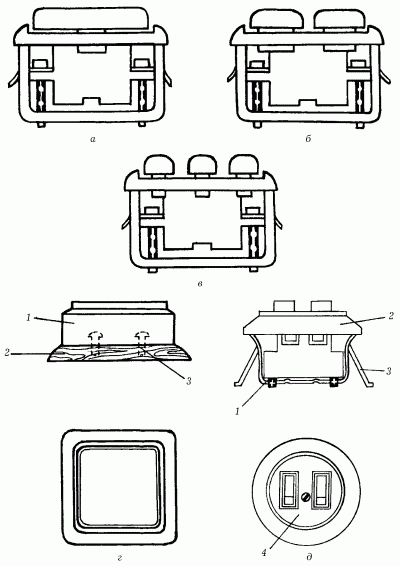

Рис. 7. Типы выключателей: а – одноклавишный; б – сдвоенный; в – строенный; г – для открытой установки: 1 – корпус выключателя; 2 – подрозетник; 3 – шурупы; д – для скрытой установки: 1 – стальная или пластмассовая коробка; 2 – корпус выключателя; 3 – распорные лапки; 4 – винт.

Выключатели для открытой установки монтируют, как правило, при прокладке открытой электропроводки; их крепят к деревянным розеткам толщиной около 10 мм с помощью шурупов. Для монтажа выключателей для скрытой установки дополнительной деталью является стальная или пластмассовая коробка: сначала в стену вмуровывают коробку, к которой распорными лапками и винтами крепят сам выключатель.

Одноклавишные выключатели предназначены для замыкания одной цепи (например, для включения/выключения одного светильника).

Спаренные чаще всего используют для пятирожковых светильников, когда одна клавиша включает две лампочки, другая – три, а обе – все пять (рис. 8).

Рис. 8. Схема включения ламп

Рис. 8. Схема включения ламп пятирожкового светильника.

Удобны спаренные выключатели и для раздельных санузлов, а также в том случае, если в помещении кухни или того же санузла имеются два потребителя электрического тока: осветительный прибор (потолочный светильник) и система вытяжной вентиляции, установленная в форточке или вентиляционном окне.

Назначение строенных выключателей – замыкать и размыкать три электрические цепи (они очень удобны в малогабаритных квартирах при освещении кухни, ванной и туалетной комнат).

По признаку конструктивных особенностей механизма выключатели могут быть клавишными, перекидными, поворотными, кнопочными и шнуровыми. В настоящее время для бытовых нужд выпускают выключатели в основном клавишного типа, но не исключено наличие в квартире кнопочных или поворотных выключателей. В переносных осветительных приборах (например, торшерах) зачастую используются шнуровые выключатели.
