Конструкция этого светильника удобна еще и тем, что позволяет закрепить его не только на горизонтальной поверхности, но и на вертикальной.

Стойка (ножка) светильника разделена на две части пантографной системой, которая позволяет приближать и удалять отражатель с лампой от освещаемого места. Винтовой зажим делает возможным изменение направления светового потока: его можно направить как на поверхность стола, так и на стену и даже на потолок.

В качестве держателя светильника используется струбцина, имеющая два отверстия: вертикальное и горизонтальное. Если светильник необходимо закрепить на горизонтальной поверхности, то кронштейн ножки вставляют в вертикальное отверстие струбцины; при креплении к вертикальной поверхности – в горизонтальное отверстие. Крепят струбцину с помощью винтового зажима.

Конструкция кронштейна стойки такова, что обеспечивает поворот светильника на 360°.

Комбинированный тип освещения представляет собой смешение общего и местного освещения; именно по такому типу делается освещение большинства помещений в квартирах и домах: имеется общий светильник, который освещает всю комнату, а рабочие места (письменный стол, рабочий стол на кухне, швейная машина и т. п.) дополнительно освещаются местными светильниками.

В помещениях, имеющих повышенную влажность, загрязненных горючей пылью, а также с высокой температурой воздуха – в банях, душах, столярных мастерских, саунах и т. п. – используют герметичные светильники (рис. 59).

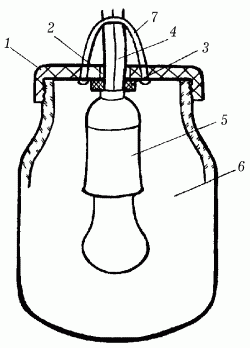

Рис. 59. Устройство герметичного светильника: 1 – крышка с внутренней резьбой; 2 – отверстие для провода; 3 – резьбовая шайба; 4 – провода; 5 – патрон; 6 – стеклянный плафон с наружной резьбой; 7 – кольцо для навески.

Крышка такого светильника изготавливается, как правило, из жаропрочной пластмассы. С внутренней стороны на крышке укреплен патрон, а герметичность ввода проводов обеспечивается резиновой шайбой. Сверху на крышке предусмотрено кольцо для навешивания светильника.

Вторая часть светильника – плафон – выполнен из толстостенного стекла; при необходимости плафон дополнительно армируют металлической сеткой, что защищает его от возможных механических повреждений. Резьбовое соединение верхней и нижней частей светильника препятствует попаданию внутрь влаги и горючей пыли. На рис. 60 представлены разные виды светильников для хозяйственных построек.

Рис. 60. Общий вид светильников для хозпостроек: а – светильник типа НСПОЗ-60; б – светильник типа ПСХ-60; в – светильник типа НПП05-100; г – светильник типа РВ041 переносной на напряжении 12, 46 (36) В для освещения рабочей зоны (ремонтное освещение).

Для освещения жилых, подсобных помещений, для наружного освещения используют несколько типов ламп: лампы накаливания, люминесцентные лампы, дуговые ртутные лампы (ДРЛ). Приобретая светильник, обязательно нужно поинтересоваться, какого типа лампы используются в нем, ибо каждому конкретному типу ламп соответствует определенный тип патрона.

Самыми распространенными являются электрические лампы накаливания; этому способствует их низкая стоимость в сочетании с высокой надежностью, а также простота подключения и эксплуатации.

Принцип получения видимого излучения (светового потока) ламп накаливания основан на явлении разогрева вольфрамового проводника до температуры 2200–2800 °C при прохождении по нему электрического тока. Под действием такой высокой температуры вольфрамовая нить накаляется и начинает ярко светиться.

Лампы накаливания можно классифицировать по нескольким признакам: по диаметру цоколя лампы накаливания общего пользования могут быть 14, 27 и 40 мм; по номинальной мощности – 40, 60, 100 Вт и более; по диапазону напряжения – для использования в сети с напряжением 127 или 220 В; по наполнению стеклянной колбы – вакуумные, газонаполненные (аргон 86 % и азот 14 %), с криптоновым наполнителем (криптон 86 % и азот 14 %); по покрытию стеклянной колбы – прозрачные, матовые, молочного цвета, опаловые. Большинство этих признаков указывается в маркировке ламп. Буквенные символы маркировок расшифровываются так: В – вакуумная, Г – газонаполненная, Б – биспиральная, БК – биспиральная с криптоновым наполнителем, МТ – матированная колба, МЛ – колба молочного цвета, О – опаловая колба. Цифровые символы маркировки указывают мощность лампы (в ваттах) и диапазон напряжения питания лампы (в вольтах).
