Одной из разновидностей мощных ламп для освещения открытых площадок являются металлогалогенные лампы ДРИ; их конструкция практически не отличается от ртутных ламп высокого давления: та же стеклянная колба, покрытая изнутри люминофором; в ее полости размещаются кварцевая трубка, два основных вольфрамовых электрода, два дополнительных вольфрамовых электрода, резистор; с патроном лампа соединяется посредством цоколя с резьбой, а питание электрическим током осуществляется через центральную – контактную – часть цоколя.

Из маркировки дуговых ламп можно почерпнуть следующие сведения: Д – дуговая, Р – ртутная, И – с излучающими добавками, З – зеркальная. Первое число после буквенного символа – номинальная мощность в ваттах. Выпускаются лампы шести видов: 250, 400, 700, 1000, 2000, 3500 Вт. Срок службы ДРИ колеблется от 600 до 10 000 часов непрерывной работы.

Самые простые в подключении к сети – электрические лампы накаливания (рис. 64): к боковой резьбе патрона для этой лампы подсоединяют нулевой, к ее выключателю – фазный провод электропроводки, а провод, идущий от лампы к выключателю, соединяют с верхним контактом патрона.

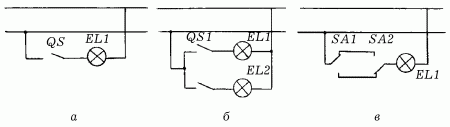

Рис. 64. Схема включения в электрическую цепь ламп накаливания: а – одинарный однополюсный; б – однополюсный выключатель на две цепи; в – управление лампой с двух мест: EL1, EL2 – лампы накаливания; QS – одинарный однополюсный выключатель; QS1 – сдвоенный однополюсный выключатель; SA1, SA2 – переключатели.

При положении выключателя «включено» цепь замыкается и лампа загорается. Как видно из рис. 64, в, управлять лампой накаливания возможно с двух мест, это удобно при больших размерах помещения, в длинных коридорах, проходных комнатах. Кстати, применение в электропроводке переключателей, управляющих лампами с двух мест, является одним из пунктов программы экономии электроэнергии.

Включить в сеть люминесцентную лампу труднее (рис. 65), так как сложнее сам процесс ее работы: напряжение зажигания должно быть достаточно большим, чтобы пробить газовый слой между электродами; но, как только между ними (электродами) возникнет разряд, пусковой накал нужно выключить, поскольку все возрастающая сила тока может их попросту сжечь.

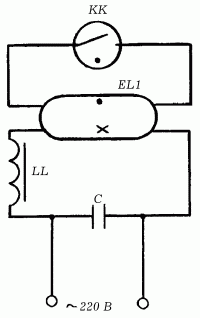

Рис. 65. Схема включения в электрическую цепь люминесцентной лампы: EL1 – люминесцентная лампа; KK – стартер; C – конденсатор; LL – дроссель.

Схема включения люминесцентной лампы в электрическую цепь, помимо лампы и выключателя, требует наличия дросселя, конденсатора и стартера.

Дроссель, или ПРА (пускорегулирующий аппарат), облегчает зажигание и отвечает за ограничение тока, что способствует устойчивой работе лампы. Конструктивно дроссель представляет собой сердечник из листовой электротехнической стали с обмоткой. Порядок включения дросселя в цепь – последовательно с лампой.

Дроссели заводского изготовления имеют маркировку, в которой содержится информация о его назначении, устройстве, исполнении и рабочих параметрах, а также код государственного стандарта. Например, если на корпусе дросселя имеется маркировка 2УБИ-40/220-АВПП-900, то следует читать «двухламповый индукционный стартерный аппарат с предварительным подогревом электродов к лампам мощностью 40 Вт, для подключения к однофазной электрической сети напряжением 220 В, со сдвигом фаз между токами ламп встроенного исполнения, с особо пониженным уровнем шума, номер разработки – 900».

Если мощность ПРА не соответствует мощности самой лампы, она попросту не зажжется.

Дроссель можно заменить лампой накаливания, которая будет выполнять функцию балласта в ограничении тока.

А чтобы люминесцентная лампа в этом случае зажигалась более надежно, на ее поверхности располагают широкую металлическую полосу из фольги и присоединяют к одному из выводов электродов или заземляют (рис. 66).

Рис. 66. Схема включения люминесцентной лампы при отсутствии дросселя: EL1 – люминесцентная лампа; KK – стартер; C – конденсатор; EL2 – лампа накаливания.
