Электроснабжение механического цехаМатериалы / Учебные материалы / Электроснабжение механического цехаСтраница 2
Исходные данные представлены в табл. 1, план объекта – на рис. 1
Таблица 1
| Номер по плану | Наименование электроприем-ников |
Кол-во | Рном, кВт | Uном, кВ |
| 1 |
2 | 3 | 4 | 5 |
| 6 |
Металлорежущий станок | 8 | 5 | 0,38 |
| 1 | 2 | 3 | 4 | 5 |
| 8 |
Металлорежущий станок | 5 | 5 | 0,38 |
| 3 |
Карусельный станок с ЧПУ | 3 | 105 | 0,38 |
| 4 |
Универсальный станок с ЧПУ | 1 | 70 | 0,38 |
| 10 |
Вентилятор | 4 | 11 | 0,38 |
| 11 |
Кран-балка, ПВ=25% | 2 | 5 | 0,38 |
| 14 |
Машины дуговой сварки, ПВ=65% | 4 | 2,52 | 0,22 |

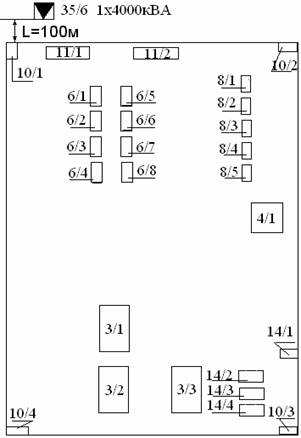

рис. 1
1.2.Описание схемы электроснабжения
Электроснабжение механического участка осуществляется от 2х трансформаторной подстанции 6/0,4кВ с мощностью трансформаторов по 250 кВА каждый. В свою очередь ТП6/0,4 кВ питается по взаиморезервируемым кабельным линиям ААБ 3х35, проложенных в земле, от вышестоящей подстанции 35/6кВ с трансформатором мощностью 4000кВА, которая запитывается от энергосистемы по одноцепной воздушной линии АС-25. На стороне 6кВ ТП 6/0,4 в качестве защитного коммутационного оборудования установлены масляные выключатели и разъединители. На стороне 0,4 кВ в качестве аппаратов защиты от токов короткого замыкания установлены предохранители.
