Электроснабжение и электрооборудование электромеханического цеха металлургического завода
Материалы / Учебные материалы / Электроснабжение и электрооборудование электромеханического цеха металлургического завода
Страница 6

Оптимальным вариантом является кондиционирование воздуха, т.е. автоматическое поддержание его состояния в помещении в соответствии с определенными требованиями (заданная температура, влажность, подвижность воздуха) независимо от изменения состояния наружного воздуха и условий в самом помещении.

Определяем необходимую кратность воздухообмена:

где Vпом = n * Sчел * Н , (11.15)

n=40 - число людей в помещении;

Sчел - площадь производственного помещения, приходящаяся на 1 человека (по нормам для работы в цехе Sчел=6 м) ;

Н =4 м - высота помещения.

Кратность воздухообмена:

Произведем подбор вентилятора по аэродинамическим характеристикам и специальным номограммам

Исходными данными для выбора вентилятора являются:

- расчетная производительность вентилятора:

Vрасч = 1.1 * Vвент = 1.1*3858 = 4244 м /ч, (11.16)

где 1.1 - коэффициент, учитывающий утечки и подсосы воздуха.

- напор (полное давление), обеспечиваемый вентилятором:

Hв = 10*v/2 * Y , (11.17)

где Y=1.3 кг/м - плотность воздуха,

v - окружная скорость вентилятора; ограничивается предельно допустимым уровнем шума в помещении.

Для центробежных вентиляторов низкого для цеховых помещений v должна быть не менее 35 м/с. Для расчета

примем v=40 м/с.

Тогда Hв = 10*40/2 * 1,3 = 26 Па.

По исходным данным выбираем центробежный вентилятор низкого давления Ц4-70N5. По номограммам определяем его характеристики:

- число оборотов - 1000 об/мин;

- КПД вентилятора - 0.8.

Необходимая установочная мощность электродвигателя:

Вт

где η - КПД вентилятора.

IV. Расчет грузоподъемного механизма.

Электрические подъёмные краны - это устройства служащие для вертикального и горизонтального перемещения грузов. Подвижная металлическая конструкция с расположенной на ней подъемной лебёдкой являются основными элементами подъёмного крана. Механизм подъемной лебёдки приводится в действие электрическим двигателем.

Подъемный кран представляет собой грузоподъемную машину циклического действия, предназначенную для подъема и перемещения груза, удерживаемого грузозахватным устройством (крюк, грейфер). Он является наиболее распространенной грузоподъемной машиной, имеющей весьма разнообразное конструктивное исполнение и назначение.

Мостовой кран (рис. 4.1) представляет собой мост, перемещающейся по крановым путям на ходовых колесах, которые установлены на концевых балках. Пути укладываются на подкрановые балки, опирающиеся на выступы верхней части колонны цеха. Механизм передвижения крана установлен на мосту крана. Управление всеми механизмами происходит из кабины прикрепленной к мосту крана. Питание электродвигателей осуществляется по цеховым троллеям. Для подвода электроэнергии применяют токосъемы скользящего типа, прикрепленные к металлоконструкции крана. В современных конструкциях мостовых кранов токопровод осуществляется с помощью гибкого кабеля. Привод ходовых колес осуществляется от электродвигателя через редуктор и трансмиссионный вал.

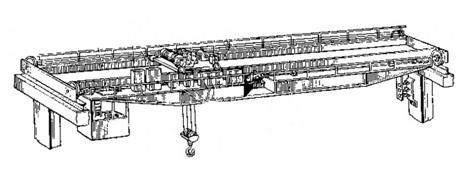

Рисунок 4.1 – Общий вид мостового крана.

Любой современный грузоподъемный кран в соответствии с требованиями безопасности, может иметь для каждого рабочего движения в трех плоскостях, следующие самостоятельные механизмы: механизм подъема - опускания груза, механизм передвижения крана в горизонтальной плоскости и механизмы обслуживания зоны работы крана (передвижения тележки).
