Приложение 2 Графические символы электрического оборудования и проводок на планах
Электрика в доме / Приложение 2 Графические символы электрического оборудования и проводок на планах

– лампа накаливания видимого (светового)


– лампа накаливания видимого (светового) спектра излучения.

– лампа накаливания невидимого спектра


– лампа накаливания невидимого спектра излучения, например инфракрасного (IR от английского infrared – инфракрасный).

– лампа накаливания с внутренним


– лампа накаливания с внутренним отражающим слоем (рефлектором).

– светильник с дуговой ртутной лампой


– светильник с дуговой ртутной лампой (ДРЛ).

– светильник с люминесцентной лампой


– светильник с люминесцентной лампой подвесной конструкции.

– линия из люминесцентных светильников.


– линия из люминесцентных светильников.

– разъемное штепсельное соединение (штырь


– разъемное штепсельное соединение (штырь вилки обозначается стрелкой, гнездо розетки – в виде рогатки.

– коммутационный узел с замыкающим


– коммутационный узел с замыкающим контактом (выключатель).

– коммутационный узел с размыкающим


– коммутационный узел с размыкающим контактом (выключатель на размыкание).

– выключатель однополюсный на два


– выключатель однополюсный на два направления.

– выключатели, контакты которых не


– выключатели, контакты которых не фиксируются, то есть после устранения действующей на них силы они возвращаются в исходное положение (например, кнопочный выключатель осветительной лампы холодильника).

– коробка разветвительная.


– коробка разветвительная.

– щит, пункт распределительный.


– щит, пункт распределительный.

– щиток групповой рабочего освещения.


– щиток групповой рабочего освещения.

– щиток групповой аварийного освещения.


– щиток групповой аварийного освещения.

– линия прохождения электропроводки.

– линия напряжения на 42 В.


– линия напряжения на 42 В.

– траншея кабельная.


– траншея кабельная.

– электропроводка на тросе.


– электропроводка на тросе.

– прокладка электропроводки в


– прокладка электропроводки в металлических трубах.

– прокладка электропроводки в


– прокладка электропроводки в пластмассовых трубах.

– прокладка проводки в металлорукавах.


– прокладка проводки в металлорукавах.

– прокладка электропроводки на


– прокладка электропроводки на изоляторах.

– скрытая проводка.


– скрытая проводка.

– микрофоны.


– микрофоны.

– электрический звонок.


– электрический звонок.

– установочные данные для светильника,


– установочные данные для светильника, где а – мощность устанавливаемых в светильнике ламп (Вт), б – высота расположения над полом (м).

– постоянный резистор, числом обозначают


– постоянный резистор, числом обозначают номинальное сопротивление в омах; после числа может стоять буквенный символ: «к», обозначающий приставку «кило»; «М» – «мега».

– регулируемый (переменный) резистор.


– регулируемый (переменный) резистор.

– конденсатор постоянной емкости в


– конденсатор постоянной емкости в пикофарадах, номинальное значение которой указывают над графическим обозначением; после числа может стоять буквенный символ «мк», обозначающий «микрофарад»; полярность включения конденсатора обозначается значком «+», изображаемым у той обкладки, которая обозначает анод.

– катушки индуктивности и дроссели (число


– катушки индуктивности и дроссели (число полуокружностей равно четырем).

– трансформаторы (число полуокружностей


– трансформаторы (число полуокружностей равно четырем); жирными точками обозначают начало подключения выводов; магнитопровод, общий для всех обмоток, изображают между их символами, а если каждая из обмоток имеет свой магнитопровод – над ними.

– реле; внутри символа обмотки реле могут


– реле; внутри символа обмотки реле могут быть указаны: сопротивление постоянному току; число обмоток (две обмотки – две наклонные линии). Если необходимо указать: назначение реле (I> – реле максимального тока, U< – реле минимального напряжения); род тока (– переменный, I – постоянный), выдержку времени при срабатывании (крест из наклонных линий) или отпускании (наклонная линия), то длину прямоугольника увеличивают влево, отделяют левую часть чертой и обозначения дополнительных характеристик размещают за отделительной чертой (с левой стороны).

– полупроводниковый диод.


– полупроводниковый диод.

– полупроводниковый транзистор.


– полупроводниковый транзистор.

– телефоны, громкоговорители.


– телефоны, громкоговорители.

– антенна.


– антенна.

– антенна с заземлением.


– антенна с заземлением.

– антенна без заземления с противовесом –


– антенна без заземления с противовесом – большим числом проводов, натянутых на небольшой высоте над поверхностью земли.

– автономный источник питания.


– автономный источник питания.

– батарея автономных источников питания.


– батарея автономных источников питания.

– батарея автономных источников питания,


– батарея автономных источников питания, имеющая ответвления.

Таблица 11. Мощность некоторых электрических приборов (Вт)

Защитно-отключающие устройства предназначены


Защитно-отключающие устройства предназначены для защиты от поражения током людей, работающих с электроустановками переменного тока. В настоящее время разработано большое количество схем защитного отключения. Технические характеристики некоторых устройств, применяемых в сетях с заземленной нейтралью, приведены в табл. 12.

Таблица 12. Технические характеристики защитно-отключающих устройств для передвижных и переносных токоприемников

В сетях с заземленной и изолированной


В сетях с заземленной и изолированной нейтралью можно применять защитно-отключающие устройства типа ЗОУП-25, рассчитанные на ток потребителя до 25 А при напряжении 380 В; уставка защиты – 10 мА, время отключения – 0,05 с, масса – 4,5 кг. При работе с электроинструментами однофазного тока общей мощностью 0,5 кВт при 220 В применяют защитно-отключающие устройства ЗОУ-1. Для электросварки наиболее перспективно устройство типа УСНТ-4.

При включении трехфазного двигателя в однофазную сеть при помощи конденсаторов необходимо учитывать, что номинальное напряжение конденсаторов типов КБГ-МН и БГТ дается для их работы на постоянном токе. При работе же их на переменном токе величина допустимого напряжения не должна превышать значений, указанных в табл. 13.

Таблица 13. Величины допустимых напряжений

Если трехфазный двигатель включен в однофазную


Если трехфазный двигатель включен в однофазную сеть по схеме (см. на рис. 98, б), то пусковой момент будет почти вдвое меньше, чем при включении по другой схеме (см. рис. 98, а). Для изменения направления движения ротора (реверсирования) электродвигателя, включенного по схеме (см. рис. 98, б), необходимо поменять местами выводы С2 и С5 пусковой обмотки. Перед реверсированием двигатель необходимо отключить от сети.

Значение пусковых активных сопротивлений определяют по табл. 14 в зависимости от мощности электродвигателя в трехфазном режиме.

Таблица 14. Величины пусковых сопротивлений

Таблица 15. Периодичность и нормы электрических испытаний


Таблица 15. Периодичность и нормы электрических испытаний защитных средств

Пусковые активные сопротивления можно


Пусковые активные сопротивления можно достаточно легко изготовить в производственных условиях. При этом в качестве проводников, как правило, используют фехраль, нихром, константан и другие материалы, а в качестве изолятора – цилиндр из керамических материалов или асбеста.

При их изготовлении необходимо учитывать, что во время пуска по сопротивлению будет кратковременно протекать ток, в пять раз превышающий номинальный ток в трехфазном режиме.

Таблица 16. Удельное электрическое сопротивление, Ом. м (при 20 °C)

Таблица 16 (продолжение). Удельное электрическое


Таблица 16 (продолжение). Удельное электрическое сопротивление, Ом. м (при 20 °C)

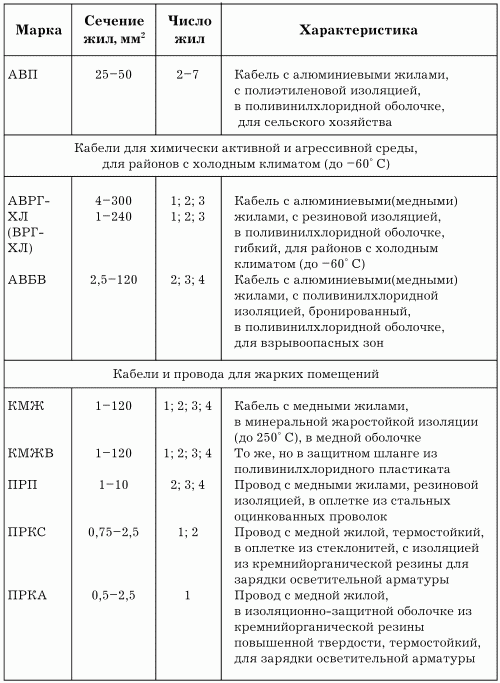

Таблица 17. Провода и кабели


Таблица 17. Провода и кабели

Таблица 17 (продолжение). Провода и кабели


Таблица 17 (продолжение). Провода и кабели

Таблица 17 (продолжение). Провода и кабели


Таблица 17 (продолжение). Провода и кабели

Таблица 17 (продолжение). Провода и кабели


Таблица 17 (продолжение). Провода и кабели
