Если представить нашу повседневную жизнь без всех электробытовых приборов, то для многих такая ситуация покажется катастрофой вселенского масштаба.

Отсутствие посудомоечной машины, кондиционера, магнитофона или печи-СВЧ просто сделает быт менее комфортным; а вот отсутствие утюга, стиральной машины или холодильника для домохозяек станет тяжелым испытанием; отсутствие электропаяльника лишит радиолюбителя увлекательного хобби; без электродрели невозможно проведение элементарного ремонта квартиры; и т. д. и т. п.

Доставка композиции из цветов в Поныри доставка-букетов.ру.

Жизнь современного человека немыслима без бытовой электротехники.

Но, к сожалению, ничто не вечно, и электробытовые приборы рано или поздно выходят из строя. Можно ли их отремонтировать? Ответ в большинстве случаев положительный: все зависит от того, какая неисправность случилась и насколько сложен ремонт, чтобы его можно было произвести в домашних условиях.

В одной книге рассказать обо всех электробытовых приборах, обо всех неполадках, случающихся с ними, разумеется, невозможно. Поэтому здесь рассказывается о самой распространенной технике, наиболее часто встречающихся поломках и доступных способах их устранения своими силами.

Электрический утюг

Наиболее часто используемым электроприбором является электрический утюг. Ведь действительно, например, холодильник с натяжкой можно заменить погребом, стиральную машину – стиральной доской и натруженными руками; а вот пользоваться для глаженья белья рубелем и скалкой сегодня уже вряд ли кто умеет, а угольным утюгом (даже если кому-либо он достался в наследство) современные ткани гладить опасно.

Сначала о том, какие типы утюгов предлагает нам промышленность. Их характеристики содержатся в маркировке утюгов. Итак, буквенные символы расшифровываются следующим образом:

УТ – утюг с терморегулятором;

УТП – утюг с терморегулятором и пароувлажнителем;

УТПР – утюг с терморегулятором, пароувлажнителем и разбрызгивателем;

УТУ – утюг с терморегулятором, утяжеленный.

Значение цифровых символов расшифровать еще проще: первое число, следующее за буквенными указателями, обозначает потребляемую утюгом мощность (в Вт); за вторым числом скрывается его масса (в кг). Пример: маркировка УТП1000–1,4 означает – «утюг с терморегулятором и пароувлажнителем мощностью 1000 Вт (1 кВт) и массой 1,4 кг».

Массе утюга не случайно уделяется повышенное внимание, ибо от нее зависит максимальное время разогрева подошвы; здесь существует закономерность: для легких утюгов, например УТ1000–1,2, максимальное время разогрева подошвы составляет 2,5 минут; для более тяжелых, таких, как, например, УТУ1000–2,5, – до 7,5 минут.

На рис. 86 показано устройство электрического утюга марки УТ.

Рис. 86 . Устройство электрического


Рис. 86 . Устройство электрического утюга марки УТ: 1 – подошва; 2 – трубчатый электронагреватель (ТЭН); 3 – терморегулятор; 4 – теплоизолирующая прокладка; 5 – шнур; 6 – крышка корпуса; 7 – ручка; 8 – сигнальная лампочка; 9 – кожух корпуса.

Конструктивно утюг состоит из алюминиевой или чугунной подошвы, в которую запрессован трубчатый электронагреватель (ТЭН); кожуха из жаропрочной пластмассы, отделенного от подошвы теплоизолирующей прокладкой; ручки и крышки (кожух, ручка и крышка образуют корпус утюга). Прочие дополнения – автоматический терморегулятор, пароувлажнительная система и разбрызгиватель (вместе с резервуаром для воды) – также монтируются под крышку корпуса утюга. Для включения утюга в электрическую сеть предназначен соединительный шнур с подвижным вводом.

Контроль за состоянием ТЭНа осуществляется визуально с помощью сигнальной лампочки: при отключении ТЭНа лампочка гаснет – это означает, что он нагрелся до температуры, заданной терморегулятором. Питание сигнальной лампочки в 3,5 В производится за счет падения напряжения на небольшом участке нихромовой спирали, включенной последовательно с ТЭНом.

Основу терморегулятора составляет биметаллическая пластина, которая управляет быстродействующим выключателем. Действует терморегулятор следующим образом: биметаллическая пластина нагревается от подошвы утюга; благодаря разности в коэффициенте теплового расширения двух металлов она изгибается и отжимает контактную пластину; в результате цепь размыкается, ТЭН отключается и начинает остывать. Но, как только биметаллическая пластина остынет до определенной температуры, ее изгиб распрямляется, освобождает контактную пластину, и ТЭН включается вновь.

Частая неполадка – неисправность сетевого шнура утюга. Обрыв жил сетевого шнура, как правило, происходит в месте его ввода в ручку утюга. Поскольку ввод подвижный, шнур постоянно подвергается изгибаниям в процессе глаженья. Такая поломка вовсе не требует полной замены шнура, ремонт заключается в восстановлении его целостности: шнур отрезают в месте излома, винтовой зажим освобождают от кусков жил, заново зачищают конец шнура необходимой длины и вновь заделывают в контактную колодку.

Утюг, у которого вышел из строя (сгорел) трубчатый электронагреватель, ремонту не поддается, поскольку ТЭН впрессован в подошву утюга.

Одной из неполадок терморегулятора является его сбитая настройка, что приводит к недостаточному нагреву или перегреву утюга. Восстановить настройку вполне под силу домашнему электрику. Для этого необходимо повернуть ручку терморегулятора против часовой стрелки до упора (то есть установить ее на минимальную температуру), разобрать утюг и отделить кожух корпуса от подошвы с терморегулятором. Затем пальцем слегка поднять и опустить конец подвижной контактной пластины в месте ее касания с пластиной биметаллической: при включении и выключении контактов будут слышны щелчки, которые можно ощутить даже тактильно.

Далее придется работать двумя руками: одной продолжать щелкать контактами, а отверткой, зажатой в другой руке, вращать регулировочный винт по часовой стрелке до тех пор, пока щелчки не прекратятся, после чего повернуть регулировочный винт обратно (против часовой стрелки) на пол-оборота – щелчки должны возобновиться. Такое положение терморегулятора будет соответствовать настройке на минимальную температуру нагрева подошвы. Завершается ремонт сборкой утюга.

Выводы всех электроэлементов утюга – ТЭНа, спирали, патрона сигнальной лампы и шнура питания – расположены на колодке в задней части утюга и закрыты съемной крышкой. Разбирая утюг, сначала необходимо отвинтить болты, удерживающие крышку, саму крышку снять и освободить контактную колодку от подведенных к ней проводов, после чего отвернуть винты, крепящие корпус к подошве.

При разборке утюга для устранения неполадок можно произвести профилактическую подтяжку всех креплений (болтовых, винтовых, гаечных), которые имеются внутри корпуса. Рекомендуется одновременно с этим зачистить контакты терморегулятора, несколько раз протянув между ними небольшую полоску мелкозернистой наждачной бумаги.

Корпус утюга соединен не со всей плоскостью подошвы, а соприкасается с ней лишь в нескольких точках, что уменьшает нагревание его от подошвы; поэтому между кожухом корпуса и подошвой имеется зазор, в который в процессе эксплуатации утюга попадают волокна ткани. Если не производить регулярную очистку этого зазора, волокна засоряют контакты терморегулятора и он может выйти из строя (к тому же волокна обгорают на подошве, распространяя запах гари). В качестве профилактических мер, предупреждающих неполадки такого характера, рекомендуется чистить утюг один раз в 1,5–2 года.

Нуждается в уходе и подошва утюга:

– коричневый налет, который часто появляется на рабочей поверхности утюга от шерстяных и синтетических тканей можно снять, протирая ее влажной тряпкой, посыпанной пищевой содой. Но этого не стоит делать, если подошва имеет тефлоновое или никелированное покрытие, для чистки таких утюгов имеются специальные пасты;

– ни в коем случае нельзя чистить подошву утюга острыми предметами или абразивными материалами: образующиеся при этом царапины ускоряют возникновение коричневого налета. К тому же удалить налет из царапин не представляется возможным;

– предохранить от загрязнения поверхность подошвы утюга можно, обработав ее парафином: натертый парафин насыпают между двух лоскутов хлопчатобумажной ткани и проглаживают ее слегка нагретым утюгом.

Холодильник

Холодильники в перечне домашней электротехники стоят под номером два.

Основным признаком классификации холодильников является принцип выработки холода. В зависимости от этого все холодильники подразделяются на абсорбционные и компрессионные.

Абсорбционные холодильники, принцип работы которых оcнован на физическом свойстве водного раствора хладагента (аммиака) поглощать большое количество тепла при испарении, обладают прекрасными потребительскими характеристиками: довольно просты в ремонте и исключительно надежны в эксплуатации; работают они практически бесшумно.

Единственным их недостатком является большая энергоемкость: годовая потребность абсорбционного холодильника в электроэнергии составляет около 1400 кВт/ч (для сравнения: компрессионный холодильник за этот же период потребляет всего около 400 кВт/ч). Недостаток хотя и единственный, но достаточно весомый; именно поэтому такой тип холодильников не получил широкого распространения.

Схема охлаждения в холодильниках компрессионного типа (рис. 87) представляет собой замкнутую систему, заполненную хладагентом.

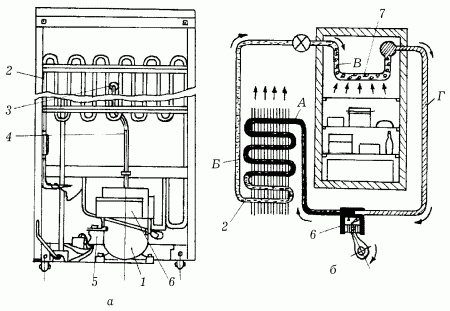

Рис. 87. Устройство холодильника


Рис. 87. Устройство холодильника компрессионного типа: а – задняя панель; б – схема холодильника; 1 – мотор-компрессор; 2 – конденсатор; 3 – партубок; 4 – трубка; 5 – реле пускозащитное; 6 – сосуд для сбора воды; 7 – испаритель; А – пары хладагента высокого давления; Б – жидкий хладагент; В – смесь жидкого хладагента с его парами; Г – пары хладагента низкого давления.

Составляющими элементами системы охлаждения являются: мотор-компрессор, испаритель, конденсатор, регулировочный вентиль и трубопроводы, которыми эти элементы соединены друг с другом.

В холодильниках компрессионного типа применяются два типа компрессоров: с наружной подвеской кожуха и с подвеской компрессора внутри кожуха – рядом с мотором.

Действует система охлаждения следующим образом: мотор-компрессор вытягивает пары хладагента из испарителя, в результате в испарителе создается низкое давление. В компрессоре пары хладагента сжимаются и подаются в конденсатор, где, охлаждаясь, они превращаются в жидкость, которая снова поступает в испаритель и вновь превращается в нем в пар.

Весь процесс теплообмена системы охлаждения происходит непосредственно в испарителе и конденсаторе: превращаясь в пар, хладагент через поверхность испарителя (который находится в морозильной камере холодильника) поглощает тепло, а превращаясь в жидкость, отдает лишнее тепло через поверхность конденсатора (который находится снаружи холодильника, на его задней панели). Испаритель и конденсатор соединены между собой регулирующим вентилем; он имеет маленькое проходное сечение, что не приводит к выравниванию давления и позволяет всегда сохранять в испарителе разреженное, а в конденсаторе – повышенное давление.

Компрессор приводится в действие электродвигателем, который и является потребителем электроэнергии.

Поломка холодильника вызывает у хозяек не просто чувство дискомфорта, возникает вопрос о сохранении скоропортящихся продуктов: хорошо, если за окном зима и спасти их можно на балконе; а если на улице лето да еще жара 35 °C? Вот тогда-то и потребуется максимальная оперативность в исправлении неполадок.

Конечно же, устройство холодильника достаточно сложно, не любую неисправность можно устранить в домашних условиях (например, для ремонта системы охлаждения нужны не только обширные специальные знания, не только определенные навыки, но и весьма специфические приспособления, которые вряд ли доступны домашнему мастеру). Если же поломка коснулась электрического хозяйства, то здесь можно попробовать справиться своими силами.

Первое, что необходимо проверить в сломанном холодильнике – это исправность проводки: если при открытой дверце подключенного к сети холодильника осветительная лампочка горит, значит, проводка цела. Если лампочка не загорается, нужно проверить исправность шнура и штепсельного соединения (и вилки, и розетки); как это сделать – говорилось уже не раз.

Следующей деталью холодильника, которую подвергают проверке (при исправном шнуре и штепсельном соединении), является пускозащитное реле. Проверяют надежность соединения проводов с клеммами реле и терморегулятора и соединения между проходными контактами и посадочными гнездами реле. Затем проверяют само реле – прозванивают его тестером; зачастую виновником неисправности является именно оно.

Далее по списку – проверка терморегулятора: его несколько раз включают и выключают. Если при включении терморегулятора слышен характерный щелчок, значит, терморегулятор в норме. Если же щелчка нет, то это означает, что терморегулятор неисправен; его следует заменить.

Если холодильник работает исправно, но свет при открытой двери не загорается, может быть. перегорела осветительная лампочка. Для ее замены сжимают горизонтальные стенки плафона в задней части и выводят его из зацепления со стенками шкафа, заменяют лампочку и устанавливают плафон на место.

Если же дело обстоит с точностью до наоборот: осветительная лампочка горит даже при закрытой дверце холодильника, то скорее всего ослабла пружина кнопки выключателя. Заменить пружину самостоятельно вряд ли удастся (для этого придется снимать внутреннюю обшивку шкафа, что может нарушить его герметичность), поэтому можно воспользоваться таким советом: вырезать из пластмассы (текстолита, сополимера и пр.) небольшой кружок толщиной 1 мм, диаметром 15–20 мм и приклеить его на панель двери напротив кнопки выключателя универсальным клеем.

Если электродвигатель гудит, но не запускается (срабатывает тепловое реле), то, возможно, напряжение в электрической сети понижено более чем на 15 % по отношению к номиналу. Нужно отключить холодильник и вольтметром проверить напряжение в сети, и если оно действительно меньше допустимого, следует воздержаться от пользования холодильником.

Вообще-то на исправную работу и продолжительность срока службы холодильника стабильность напряжения в сети влияет в достаточно большой степени, поэтому, если напряжение в сети сильно скачет, для подключения холодильника необходимо использовать стабилизатор напряжения, не дожидаясь, пока холодильник начнет давать сбои.

Металлический стук при включении, отключении и работе компрессора, сопровождающийся вибрацией шкафа, не является нормой для исправного холодильника – это свидетельствует о том, что трубки охлаждающей системы касаются шкафа. Чтобы устранить этот недостаток, надо повернуть холодильник задней стенкой и обследовать панель; обнаружив место касания трубки, нужно осторожно отогнуть ее.

Иногда стук может быть вызван совсем другой причиной – сильным раскачиванием кожуха компрессора. Ремонт заключается в подтяжке (или ослаблении) болтов на пружинах подвески или в подкладывании под опоры прокладки.

Иногда причиной стука является не неполадка, а ослабление винтов крепления конденсатора либо посторонний предмет, попавший за заднюю панель, за конденсатор или за мотор-компрессор.

Много хлопот доставляет холодильник, испаритель которого быстро обмерзает, а сам он часто включается (что приводит к нерациональному перерасходу электроэнергии). Как правило, причиной этого является нарушение герметичности двери. Восстановить герметичность поможет регулировка навесок двери, а проверить качество герметичности можно с помощью полоски плотной бумаги. Ее кладут между уплотнителем двери и самим шкафом в любом месте по периметру, закрывают дверцу и стараются вытянуть полоску: если бумага зажата плотно, значит, герметичность восстановлена (проверку предпочтительно произвести по всему периметру уплотнителя).

Повреждение красочного слоя на шкафу и дверце холодильника может привести к коррозии металла, из которого они изготовлены, поэтому, если на внешней поверхности холодильника обнаружены царапины, их следует своевременно ликвидировать. При неглубокой царапине, когда металл корпуса не просматривается, ее просто закрашивают белой эмалью. Если же глубина царапины достигает металла, то ее сначала нужно зачистить наждачной шкуркой, обезжирить тампоном, смоченным в ацетоне, тщательно просушить поверхность и лишь после этого нанести слой белой эмали (при необходимости после полного его высыхания можно нанести еще один слой).

Можно значительно продлить срок службы холодильника, если четко следовать всем рекомендациям по эксплуатации и уходу за ним. В чем же они заключаются?

Во-первых, холодильник не рекомендуется размещать в непосредственной близости от источников тепла (плит, печей, отопительных приборов и т. п.). К тому же желательно выбрать для него затененное место – это уменьшит поступление тепла в холодильную камеру и сократит расход электроэнергии. А чтобы задняя панель была доступна для свободной циркуляции воздуха (что предупреждает перегрев двигателя), расстояние между стеной и задней панелью должно быть не менее 3–4 см.

Во-вторых, необходимо обеспечить полную устойчивость холодильника при его установке; добиться этого можно с помощью регулировочных опор, ввернутых в задние и передние пяты. Регулировку следует произвести таким образом, чтобы шкаф имел небольшое (не более 1°) отклонение от вертикали в сторону задней стенки; в этом случае дверца холодильника будет закрываться от легкого толчка.

В-третьих, включать и выключать холодильник рекомендуется только ручкой терморегулятора; поэтому, прежде чем вставить вилку шнура в штепсельную розетку, убедитесь, что ручка терморегулятора установлена в положение «Выкл.». При проверке работоспособности холодильника повторное принудительное его включение можно производить не раньше чем через 5 минут после его выключения (если не выдержать это время, холодильник не будет включаться – сработает тепловое реле).

В-четвертых, при образовании на испарителе снежной шубы более 5 мм необходимо отключить замораживатель (морозильную камеру). При исправной работе холодильника и нормальной герметичности оттаивание производят один раз в 2–3 недели.

Холодильник отключают (установив ручку терморегулятора в положение «Выкл.»), а для более быстрого оттаивания дверцы холодильника и морозильного отсека оставляют открытыми. Ускорить этот процесс можно несколькими способами: поместить в замораживатель сосуд с горячей водой, направить в него теплый воздух из пылесоса или фена, в летний период используется струя воздуха от вентилятора и т. д.

А вот применять для удаления наледи острые металлические предметы запрещается: существует вероятность повреждения стенок испарителя, это приведет его в негодность, и потребуется полная замена испарителя.

После оттаивания снежного покрова внутренние поверхности испарителя и холодильного шкафа протирают мягкой тканью, смоченной в слегка мыльной воде или содовом растворе (следует избегать попадания воды за внутреннюю обшивку шкафа и дверцы), просушивают и проветривают в течение 30–40 минут.

Прежде чем загрузить замораживатель после его оттаивания, необходимо застелить его дно полиэтиленовым пакетом, в пакеты же поместить и порции скоропортящихся продуктов; в противном случае продукты могут примерзнуть ко дну замораживателя, что затруднит их извлечение оттуда, а при приложении излишних усилий в стенках испарителя могут возникнуть микротрещины.

Стиральная машина

По большому счету в быту можно обойтись и без стиральной машины: белье можно, например, стирать вручную, или пользоваться услугами прачечной. Но для многих такая перспектива не кажется радужной, поэтому стиральная машина – непременный атрибут практически каждой квартиры или дома.

В зависимости от степени автоматизированности процесса стирки все стиральные машины подразделяются на четыре типа: СМ – стиральная машина без отжима; СМР – стиральная машина с ручным отжимом; СМП – полуавтоматическая стиральная машина, в которой стирка, полоскание, отжим, откачка воды механизированы, в некоторые модели также включены автоматические устройства для регулирования времени стирки и отжима; СМА – автоматическая стиральная машина, в ней процессы подачи воды, стирки, полоскания, откачки воды и отжима не только механизированы, но и автоматизированы.

Стиральная машина без отжима имеет наиболее простое устройство (рис. 88).

Рис. 88. Устройство стиральной машины


Рис. 88. Устройство стиральной машины типа СМ: 1 – стиральный бак; 2 – крышка бака; 3 – ручка реле времени; 4 – реле времени; 5 – конденсатор; 6 – электродвигатель; 7 – шнур; 8 – ременная передача; 9 – шкив; 10 – активатор; 11 – крышка со шкалой; 12 – тепловое реле.

Машины типа СМ («Малютка», «Фея», «Алеся» и т. п.) относятся к классу малогабаритных. Устанавливаются машины подобного типа на специальную подставку, надеваемую на борта ванны. Такие машины просты как в устройстве, так и в управлении. Они оснащены реверсивным циклическим реле времени, которое обеспечивает работу машины по следующему циклу: рабочий период вращения электродвигателя в одну сторону (50 с) – пауза (10 с) – рабочий период вращения электродвигателя в другую сторону (50 с) – пауза (10 с). Реле позволяет регулировать время стирки в интервале 1–6 минут.

Защита электродвигателя осуществляется тепловым реле, оно останавливает двигатель при перегрузке машины или заклинивании активатора.

Устройство стиральной машины типа СМР (рис. 89) схоже с устройством машины типа СМ.

Рис. 89. Устройство стиральной машины


Рис. 89. Устройство стиральной машины типа СМР: а – общий вид; б – продольный разрез; 1 – корпус; 2 – стиральный бак; 3 – уровень заполнения бака водой; 4 – ручка; 5 – валики ручного отжима; 6 – регулировочный винт отжима; 7 – пружина; 8 – рукоятка отжимного устройства; 9 – реле; 10 – активатор; 11, 12 – сливной и соединительные шланги; 13 – шнур; 14 – решетка; 15 – насос; 16 – электродвигатель; 17 – рама; 18 – скоба для удержания машины при отжиме; 19 – ролик.

Конструкция и принцип работы СМР таковы. Верхние 2/3 корпуса занимает стиральный бак, в котором на валу установлен дисковый активатор, приводящий воду во вращательное движение. На другом конце вала, удерживающего активатор, расположен центробежный насос, который при необходимости откачивает воду из бака; вал приводится в движение электродвигателем посредством ременной передачи. Электродвигатель установлен на наклонной раме таким образом, что его можно перемещать по ней, регулируя натяжение приводного ремня.

К сети электромотор стиральной машины подключают с помощью шнура со штепсельной вилкой, а включают нажатием пускового реле, которое останавливает электромотор через определенный промежуток времени. Для удобства транспортировки машина оснащена ручками для переноски и роликами для перекатки, а чтобы она сохраняла устойчивость во время отжима, ее удерживают ногой за скобу.

Устройство ручного отжима монтируется на корпусе машины сверху. Оно представляет собой два валика с резиновым покрытием, прижатых друг к другу плоской пружиной. В движение валики приводятся с помощью рукоятки.

Размеры стирального бака и мощность мотора (350 Вт) рассчитаны на одновременную загрузку до 1,5 кг сухого белья.

Устройство полуавтоматических машин типа СМП (рис. 90) несколько сложнее, так как в них выше уровень механизации процессов стирки, отжима и откачки воды.

Рис. 90. Устройство стиральной машины


Рис. 90. Устройство стиральной машины типа СМП: а – продольный разрез; б – панель управления; 1 – стиральный бак; 2 – активатор; 3 – электродвигатель привода активатора; 4 – бак центрифуги; 5 – электродвигатель привода центрифуги; 6 – центрифуга; 7 – насос; 8 – клапан; 9 – патрубки; 10 – указатель уровня жидкости; 11 – ручка управления работой узла стирки; 12 – ручка управления узла отжима; 13 – ручка переключения режимов стирки.

Конструктивно стиральная полуавтоматическая машина разделена на два узла: стирки и отжима. Узел стирки состоит из стирального бака с поддоном, активатора (лопастного диска), который закреплен на боковой стенке стирального бака; на поддоне устанавливается привод активатора с электродвигателем. Вращательные движения активатору передаются от электродвигателя посредством ременной передачи.

К узлу отжима относятся бак центрифуги, ко дну которого на амортизаторах подвешен электродвигатель привода центрифуги, сама центрифуга, закрепленная на валу двигателя, и насос, установленный на нижнем щите электродвигателя.

Между собой узлы соединены системой патрубков с клапаном.

Для управления процессами стирки и отжима на верхней крышке корпуса установлены три ручки: ручки управления стиркой и отжимом, которые снабжены часовыми механизмами (реле времени), автоматически отключающими соответствующие электродвигатели через определенное время, и ручка установки режима стирки.

Суммарная мощность электродвигателей – 500–600 Вт. Двигатель активатора развивает скорость вращения от 600 до 1500 оборотов в минуту.; скорость вращения центрифуги – до 3000 оборотов в минуту. Если в процессе эксплуатации возникнет необходимость демонтировать электродвигатели (для производства ремонтных работ), то вновь осуществить их подключение можно, руководствуясь схемой, изображенной на рис. 91.

Рис. 91. Принципиальная схема подключения


Рис. 91. Принципиальная схема подключения электродвигателей стиральной машины типа СМП.

Благодаря специальной конструкции лопастей активатора при его вращении по или против часовой стрелки в стиральном баке создается поток раствора разной мощности (разной степени активации). Поэтому в СМП предусмотрено два режима стирки:

– жесткий (I) – более интенсивный поток раствора, создаваемый вращением активатора против часовой стрелки;

– бережный (II) – менее интенсивный поток раствора, создаваемый вращением активатора по часовой стрелке.

Максимальная единовременная загрузка зависит от марки машины и достигает 3 кг сухого белья при жестком и 2 кг сухого белья при бережном режиме стирки.

Самыми совершенными на сегодняшний день бытовыми стиральными машинами являются машины типа СМА. Отечественные автоматические машины предусматривают до 12 программ, которые позволяют автоматизировать процессы заливки и откачивания воды, нагрева ее до заданной температуры, замачивания белья, введения нужного количества моющих средств. Такие машины самостоятельно (в соответствии с заданной программой) стирают, полощут и отжимают белье.

Согласно существующим правилам на подключение автоматических стиральных машин к электрической сети и системе водоснабжения необходимо получить разрешение электроснабжающих и коммунальных служб.

Как правило, чем больше операций может выполнять та или иная стиральная машина, тем сложнее ее устройство и, соответственно, труднее произвести ее ремонт. Но существует ряд стандартных для машин всех типов неполадок, с которыми вполне под силу справиться домашнему мастеру.

Если при включении реле времени электродвигатель (электродвигатели) не работает, то, возможно, в сети отсутствует напряжение или неисправна штепсельная розетка (проверить нужно индикаторной отверткой или включив в эту же розетку заведомо исправный электроприбор); а может быть, есть неполадки со шнуром питания (нужно прозвонить тестером шнур – возможно имеется обрыв жилы); вероятны неисправности в самом реле времени (его следует заменить).

Если при включении реле в положение «Стирка» электродвигатель гудит, но активатор не вращается, то скорее всего не зафиксировано положение ручки «Режим». Для устранения данной неисправности следует отключить реле стирки, ручку «Режим» установить строго на требуемую цифру и вновь запустить электродвигатель.

Если в процессе стирки в баке центрифуги уровень пены раствора достигнет дна самой центрифуги, то она не будет набирать обороты. Чтобы ликвидировать подобную неисправность, необходимо вынуть вставку горловины центрифуги, отвернуть гайку крепления (поворотом против часовой стрелки), снять шайбу и саму центрифугу и вынуть из отверстия вала штифт. После этого нужно откачать воду из бака центрифуги в бак стиральный, удалить пену и установить все снятые детали на место (в обратной последовательности). Внимание! Перед разборкой и сборкой обязательно следует отключить машину от сети.

В перетекании раствора из стирального бака в бак центрифуги может быть повинен засорившийся клапан. Его следует промыть, для чего в оба бака заливают по 4–5 л горячей воды и включают реле отжима на 2–3 минуты. Если ликвидировать перетекание промыванием клапана не удается, то скорее всего произошел заворот мембраны клапана. Чтобы восстановить нормальную работу насоса, необходимо удалить из машины воду, отключить ее от электрической сети, разобрать клапан и установить мембрану в правильное положение.

При признаках течи раствора из машины необходимо установить ее причину: если подтекают соединения шлангов и патрубков, то для устранения течи достаточно подтянуть хомуты в местах соединений; если причиной течи является прохудившийся шланг, его следует заменить на новый. Если течь возникла по причине нарушения герметичности диафрагмы, находящейся под дном бака центрифуги, то самостоятельно устранить такую неполадку в большинстве случаев невозможно, поэтому лучше всего вызвать мастера.

Появление некоторой вибрации в момент запуска и остановки центрифуги не является неисправностью, это вполне нормальное явление.

Как и любой другой электробытовой прибор, стиральная машина нуждается в соблюдении правил эксплуатации, а именно:

– хранить и эксплуатировать стиральную машину допустимо в помещениях с температурой окружающего воздуха не ниже 5 °C;

– не следует перегружать машину сверх нормы;

– закладывать белье в стиральный бак рекомендуется при вращающемся активаторе;

– не допускается длительная работа машины без воды, поскольку это значительно сокращает срок службы уплотняющих манжет узлов машины (узла активатора, насоса, а также диафрагмы бака центрифуги);

– электрооборудование машины следует оберегать от проникновения мыльного раствора, воды;

– после использования машины ее бак (или баки) следует промыть чистой горячей водой для удаления остатков моющих средств и тщательно вытереть насухо;

– во избежание заклинивания узлов стирки и отжима рекомендуется один раз в 2–3 месяца смазывать подшипники электромоторов.

Приборы для нагрева воды

Принцип устройства и работы приборов, объединенных общим назначением – нагревать воду, одинаков. Разница заключается лишь в их конструктивных особенностях.

Основу этих приборов составляет трубчатый электронагреватель – ТЭН (рис. 92), который представляет собой тонкостенную металлическую трубку из углеродистой стали марки 10 или 20 с заключенной в ней спиралью из проволоки с очень высоким удельным электрическим сопротивлением.

Рис. 92. Устройство трубчатого


Рис. 92. Устройство трубчатого электронагревателя (ТЭНа): 1 – тонкостенная трубка (оболочка); 2 – спираль; 3 – контактный стержень; 4 – изолятор; 5 – слой мастики; 6 – фарфоровая втулка; 7 – контактная гайка; L – общая длина ТЭНа; Iакт – активная (рабочая) длина ТЭНа; Iк – длина контактного стержня; dтр – внутренний диаметр трубки; dсп – диаметр спирали; dсп. нар. – наружный диаметр спирали; d – диаметр провода; h – шаг спирали.

Концы спирали подключены к стержням, которые выходят из герметически закрытой трубки и служат контактами для подключения ТЭНа к сети. Во избежание замыкания спирали на корпус трубки последнюю наполняют сыпучим изолятором, хорошо проводящим тепло и абсолютно не проводящим электрический ток (кварцевым песком или кристаллической окисью магния – так называемым периклазом). Заполняющий трубку изолятор под большим давлением превращается в монолит, поэтому он не только выполняет изоляционную функцию, но и надежно фиксирует спираль по оси трубки.

ТЭН – достаточно универсальный прибор, предназначенный для использования в различных водонагревательных устройствах. Поэтому в зависимости от назначения ТЭНы изготавливаются из различных материалов (в том числе и тугоплавких) и всевозможных форм (после опрессовки трубку можно изгибать любым образом).

Температура рабочей поверхности ТЭНов имеет достаточно широкий диапазон: от 450 °C (для бытовых электронагревательных приборов) до 800 °C (для нагрева жиров, масел, легкоплавких металлов в промышленных установках). Средний срок службы ТЭНов при правильной эксплуатации – до 10 000 часов непрерывной работы.

Поскольку, как уже было сказано, существует большое количество видов ТЭНов, при их покупке следует особое внимание обращать на маркировку, где указаны не только метрические параметры его элементов, но и номинальная мощность в кВт и напряжение в В, материал трубки, среда, для которой ТЭН предназначен, а также вид климатического исполнения по ГОСТу.

Среди недостатков ТЭНов следует отметить их высокую металлоемкость, использование в них дорогостоящих материалов (нихрома, нержавеющей стали) и, как следствие, большую стоимость. Кроме того, ремонту ТЭНы не подлежат.

Простейшим бытовым водонагревательным прибором, в котором используется ТЭН, является электрокипятильник; по сути, кипятильник – это ТЭН с ручкой и шнуром. Ручка кипятильника имеет крюк (или сама выполнена в виде крюка), благодаря чему кипятильник укрепляют на краю емкости, в которой нагревается вода.

Всевозможные электрические чайники, самовары, кофейники представляют собой емкости для нагрева воды, в нижнюю часть которых вмонтирован ТЭН той или иной формы.

При устройстве на дачном участке горячего душа зачастую используют аккумуляционные водонагреватели низкого давления (типа ЭВАН) все с тем же трубчатым нагревательным элементом мощностью до 1,24 кВт. Схема его подключения к водопроводной трубе и разбрызгивателю душа показана на рис. 93.

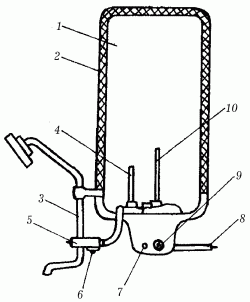

Рис. 93. Устройство


Рис. 93. Устройство электроводонагревателя типа ЭВАН: 1 – емкость для воды; 2 – теплоизоляционный кожух; 3 – трубка смесителя; 4 – терморегулятор; 5 – смеситель; 6 – патрубок для ввода холодной воды; 7 – сигнальная лампа; 8 – электрошнур; 9 – ручка регулятора температуры; 10 – ТЭН.

Выпускаются нагреватели ЭВАН емкостью 10, 40 и 100 л. Прогрев воды до температуры, на которую установлена ручка терморегулятора, происходит, соответственно, за 1, 2, 3, и 7, 8 часов.

Исправность и продолжительность срока службы электрических водонагревательных приборов зависит от того, насколько правильно их эксплуатируют и ухаживают за ними. Правила эксплуатации подобных приборов несложны, поэтому запомнить и придерживаться их не составит особого труда.

Следует помнить, что приборы, предназначенные для нагрева воды (электрочайники, кофейники и пр.), можно включать в электросеть только в том случае, когда они заполнены водой не менее чем на 1/3 своего объема, в противном случае ТЭН перегорит (а ремонту, как известно, он не подлежит).

На нагревательной трубке кипятильника имеются специальные риски, указывающие нижнюю и верхнюю границы заполненности емкости водой перед включением кипятильника в электросеть. Если вода не доходит до нижней риски, то можно сжечь прибор; если вода поднимается выше верхней риски, то есть вероятность короткого замыкания.

Резкий перепад температур неблагоприятно действует на спираль ТЭНа, поэтому нельзя выливать воду из чайника, самовара и т. д. до оголения ТЭНа, пока он не остыл. Также не следует наливать или доливать холодную воду на нагретую поверхность трубчатого нагревателя.

Длительная эксплуатация водонагревательных приборов (особенно при жесткой воде) приводит к образованию на поверхности ТЭНа накипи (осадка минеральных солей), что снижает теплопроводность и ведет к нерациональному перерасходу электроэнергии. Поэтому накипь периодически следует удалять, воспользовавшись одним из предлагаемых рецептов:

– в 1 объемную часть соляной кислоты осторожно влить 4 объемные части воды; полученным раствором ополоснуть внутреннюю поверхность емкости прибора и поверхность ТЭНа, после чего прибор тщательно промыть чистой водой;

– если чайник пластмассовый, то вместо довольно агрессивной соляной кислоты лучше использовать мягкую лимонную. Для этого необходимо вскипятить в чайнике 0,5 л воды и добавить 25 г порошка лимонной кислоты. Оставить отмокать в течение 15 минут, после чего тщательно ополоснуть чайник чистой водой;

– можно залить в чайник 0,5 л (или до полного покрытия ТЭНа) 8 %-ный белый уксус, оставить на 1 час без кипячения, затем жидкость слить, а чайник промыть чистой водой;

– можно использовать и народное средство – засыпать в емкость чистые картофельные очистки и залить водой, прокипятить, удалить очистки и ополоснуть емкость с ТЭНом большим количеством чистой воды.

А теперь о неисправностях электрических водонагревателей.

Если прибор подключен к сети, его шнур, вилка и штепсельная розетка исправны, но вода не нагревается, нужно проверить нагревательный элемент (ТЭН), а точнее, исправность его контактных соединений. Для этого отключают прибор от сети, удаляют из емкости всю воду, просушивают. Затем следует отвернуть винты крепления поддона и снять его (так нагревательный элемент будет более доступен).

Очень часто причина неисправности скрывается в нарушении контактов в местах подсоединений выводов нагревательного элемента; поэтому в первую очередь проверяют именно их: отворачивают крепящие винты и снимают зажимную шайбу. Если соединения действительно нарушены, то их восстанавливают.

Если же с контактами все в порядке, то, возможно, неисправен сам нагревательный элемент, его следует заменить: контакты выводов ТЭНа размыкают, ТЭН заменяют на новый.

Пылесос

Пылесос не относится к электрическим приборам первой необходимости, таким, как, например, утюг или холодильник. И все-таки наличие пылесоса в доме или квартире значительно облегчает жизнь домашним хозяйкам, помогая им в уборке.

А ведь немногим более века назад люди и понятия не имели, что для уборки жилища могут быть какие-либо еще приспособления, помимо веника и влажной тряпки. Поэтому появление в самом конце прошлого века в США прибора, представляющего собой насос с ручным приводом и соплом-метелкой для сбора пыли, стало поистине революционным событием. Обслуживали первый пылесос два человека: один отвечал за работу насоса – крутил ручку, другой – собирал пыль соплом-метелкой; размер такого пылесоса был внушительным: его высота достигала 1,5 м.

Современный пылесос – достаточно портативное (по сравнению с первым) устройство. Его воздуховсасывающий аппарат состоит из вентилятора, вращаемого коллекторным электродвигателем, и камеры с отверстием для всасывания воздуха. Всасывание пыли происходит за счет того, что вентилятор создает разряжение воздуха внутри камеры.

В зависимости от пути, который проходит воздушный поток внутри корпуса пылесоса, они бывают прямоточными и вихревыми.

В пылесосах прямоточного типа всасываемый воздух, несущий пыль и мелкий мусор, напрямую поступает в матерчатый фильтр (мешок для сбора мусора). Оставив на фильтре весь мусор, как крупных, так и мелких фракций, воздушный поток поступает на электродвигатель, охлаждая его. Далее воздух вентилятором отсасывается из камеры наружу.

На протяжении всего пути воздушного потока (от входного до выходного отверстия) его направление не меняется, отсюда и название пылесосов данного типа – прямоточные.

В пылесосах вихревого типа воздушный поток вместе с всасываемым мусором обтекает нижнюю часть электродвигателя и под действием центробежной силы освобождается от мусора и наиболее тяжелых частиц пыли. Затем воздушный поток попадает на фильтр, где происходит его окончательная очистка, после чего воздух выводится наружу.

В современных пылесосах часто применяется двойная система очистки: вместо одного матерчатого используются двойные фильтры, которые располагаются последовательной цепью. Первый фильтр – фланелевый – удерживает мусор и крупные частицы пыли; второй – миткалевый – освобождает воздушный поток от мелких частиц пыли. Разумеется, качество очистки воздушной струи в таких пылесосах значительно выше.

По функциональному назначению они разделяются на ручные пылесосы-щетки, автопылесосы и напольные пылесосы. Друг от друга они отличаются размерами, мощностью и количеством насадок, принцип же действия их в основном одинаков, за исключением некоторых моментов. В автопылесосах имеется устройство, позволяющее подключать их к аккумулятору автомобиля.

А напольные пылесосы, помимо своего прямого назначения, используются в качестве нагнетающего компрессора: если гофрированный шланг подсоединить не к входному отверстию, а к выходному, то с помощью специальной насадки, входящей в комплект пылесоса, можно производить малярные работы (побелку и покраску).

С какими неполадками можно столкнуться в процессе эксплуатации пылесосов?

После 250–300 часов работы пылесоса изнашиваются щетки электромотора. Для их замены нужно отключить пылесос от сети, разобрать его, с электродвигателя снять колпачки щеткодержателей, удалить изношенные щетки, а на их место установить новые (если старые щетки были соединены с контактами двигателя скруткой, значит следует применить этот же вид соединения; если же соединения были паяными, то лучше всего воспользоваться электропаяльником). В профилактических целях надо протирать бензином коллектор якоря электродвигателя.

В пылесосе может засориться шланг, труба или сопло насадки, поэтому пылесос перестает всасывать воздух и собирать мусор и пыль. Устранить такую неполадку очень легко: каждую из этих деталей можно прочистить длинным гладким стержнем. Чтобы предупредить засорение шланга, трубы или сопла, прежде чем приступить к уборке с помощью пылесоса, нужно собрать крупный мусор веником или щеткой.

Продолжительность срока службы пылесоса зависит от правильности его эксплуатации.

Особое внимание следует уделить уходу за фильтрами: их поверхность должна быть чистой постоянно, чтобы пыль не засоряла электродвигатель, поэтому их очистку необходимо производить после каждого применения пылесоса; стирать фильтры (пылесборники) не рекомендуется, предпочтительна сухая чистка щеткой; нельзя пользоваться поврежденным пылесборником; если на нем образовалась прореха, на нее нужно поставить заплату, желательно из того же материала.

Конструкция многих современных пылесосов предполагает использование сменных бумажных одноразовых фильтров, которые выбрасывают сразу после заполнения. Если в пылесосе одноразовые фильтры не предусмотрены, некоторое подобие их можно изготовить самостоятельно: для этого от старого капронового чулка отрезают кусок длиной несколько большей, чем длина пылесборника, один его конец завязывают узлом; полученный фильтр помещают в пылесборник. Теперь, чтобы очистить пылесос, потребуется гораздо меньше времени.

Не стоит перегружать электродвигатель: если уборка предполагает длительное пользование пылесосом, рекомендуется каждые 30 минут устраивать 10-минутные перерывы для охлаждения электродвигателя.

Гофрированный шланг пылесоса также может прийти в негодность от неправильного хранения: его нельзя складывать под углом; хранить его лучше свернутым в улитку.

Двигатель пылесоса следует оберегать от попадания влаги: категорически запрещается собирать пылесосом разлитую воду и другие жидкости.

Полотер электрический

Для ухода за паркетными, линолеумными и крашеными полами часто используется электрический полотер, оборудованный волосяными щетками, вращаемыми электродвигателем, развивающим высокую частоту вращения.

Двигатель смонтирован в одном корпусе со щеткодержателем.

В полотерах предусматривается также отсос пыли, которая поднимается вращающимися щетками при натирке полов.

Перед натиркой предварительно наносят на пол мастику и выдерживают в течение получаса, затем наносят второй слой и вновь дают ему полчаса просохнуть. При необходимости наносят третий слой с таким же интервалом. Затем приступают к натирке с помощью полотера.

Полотер имеет высокую производительность. С его помощью можно обработать за 1 час около 80 м2 пола. Нажимать при работе на штангу полотера не следует, рабочий агрегат полотера перемещают по натираемой поверхности плавными возвратно-поступательными движениями.

После натирки можно произвести полировку пола, для чего на щетках укрепляют полировочные шайбы и повторяют процесс обработки пола до получения необходимого блеска. При загрязнении натирочныещетки и полировочные шайбы их промывают водой с мылом или стиральным порошком, прополаскивают и сушат. Эту процедуру повторяют периодически.

Мощный электродвигатель полотера при длительной работе нагревается, поэтому через каждые 30–40 минут непрерывной работы его необходимо отключать на 20 минут. После остывания двигателя можно продолжать работу.

Чтобы щетки не загрязнялись пылью при хранении, полотер рекомендуется хранить в футляре. При этом нельзя ставить полотер на волосяные щетки, которые при длительном хранении сомнутся, что скажется на качестве натирки пола.

Раз в год подшипники подвижных узлов полотера необходимо смазывать, делается это специалистом-механиком в мастерской.

Печи микроволновые

Широкое распространение сегодня получили микроволновые печи, в которых применяется совершенно иной способ тепловой обработки продуктов, чем в духовых шкафах, газовых или электрических плитах. В микроволновых печах используется энергия электромагнитных колебаний сверхвысокой частоты (СВЧ-волн), генерируемых магнетроном.

Преимущества микроволновых печей широко известны: приготовляемые в них продукты не пригорают, полностью сохраняют витамины, не обезвоживаются и не ужариваются. Сам процесс приготовления блюда происходит в 4–8 раз быстрее, чем, например, на газовой плите.

Микроволновая печь при этом не нагревается, не выделяет никаких продуктов сгорания, воздух на кухне остается свежим и чистым.

Привлекательным моментом для многих является и то обстоятельство, что приготовление пищи в микроволновой печи позволяет значительно сократить употребление жиров, что часто является важным условием при диетическом питании.

В микроволновой печи можно не только готовить, но и разогревать блюда. Разогрев производится на тарелках непосредственно перед подачей к столу. Иногда применяют закрытую посуду, так как возможно выкипание продукта и загрязнение стенок печи.

В отношении посуды, применяемой для приготовления пищи в микроволновой печи, существует одно ограничение. Запрещается использовать для этой цели металлическую посуду. Это запрещение распространяется также и на посуду, имеющую металлические украшения (например, золотые ободки на краях тарелок или чашек). Пользоваться можно любой другой посудой – стеклянной, фарфоровой, фаянсовой, пластмассовой, бумажной, керамической и т. д.

Микроволновая печь позволяет приготавливать мясные блюда с разной глубиной обработки продукта, то есть слабо-, средне– и сильнопрожаренные. Это объясняется тем, что рабочие камеры микроволновых печей изготавливаются такой формы, чтобы генерируемые магнетроном СВЧ-волны многократно отражались от стенок и дна и свободно распространялись по всему объему камеры. Это обеспечивает прогревание пищи равномерно со всех сторон. Но, проникая в пищу, волны ослабляются, поэтому наружные слои обрабатываемого продукта прогреваются несколько быстрее внутренних, что позволяет, изменяя время приготовления блюда, получать разную глубину обработки.

    Смотрите также

    Порядок лицензирования деятельности по эксплуатации электрических сетей
    При взаимоотношениях потребителей электрической энергии с энергоснабжающими организациями, органами государственного надзора, а также с проектными, монтажными, наладочными и другими специализирован ...

    Принятые сокращения
    АВР  – Автоматическое включение резерва АГП  – Автомат гашения поля АЛАР  – Автоматическая ликвидация асинхронного режима АОПН  – Автоматическое ограничение повышения напряжения ...

    Приложение 4 Средства визуального контроля
    Никого уже не удивляют возможности телевидения, которые воспринимаются как самые обыденные вещи. Наблюдение за территориями нередко осуществляется с помощью замкнутых систем телевизионного контроля ...
