Страница 7

Примечание: Предельно допустимые уровни напряжений прикосновения и токов, протекающих через тело человека при продолжительности воздействия свыше 1 с, приведенные в табл. 2 соответствуют отпускающим (переменным) и неболевым (постоянным) токам.

Из рассмотренных критериев электробезопасности следует, что за­щиту человека от воздействия напряжений прикосновения и токов мож­но обеспечить либо конструкцией электроустановок, техническими спо­собами и средствами защиты, либо за счет снижения тока, протекающе­го через тело человека, или за счет сокращения времени его воздейст­вия.

4. Схема, назначение, принцип действия и область применения защитного зануления. Пояснить необходимость повторного заземления нулевого провода.

Опасность поражения током при прикосновении к корпусу и другим нетоковедущим металлическим час­тям электрооборудования, оказавшимся под напряже­нием вследствие замыкания на корпус и по другим причинам, может быть устранена быстрым отключе­нием поврежденной электроустановки от питающей сети и вместе с тем снижением напряжения корпуса относительно земли. Этой цели служит зануление, принципиальная схема которого в се­ти трехфазного тока показана на рис. 1.

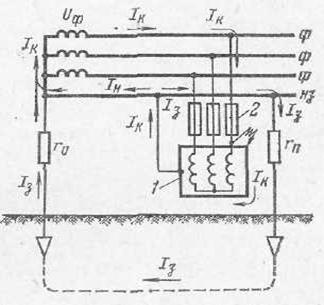

Рисунок 1 – Принципиальная схема зануления.

1 - корпус;

2 - аппараты защиты от токов к. з.;

r0 – сопротивление заземления нейтрали источника тока;

rп – сопротивление повторного заземления нулевого защитного проводника;

Iк – ток к. з.;

Iн – часть тока к. з., протекающая через нулевой проводник;

Iз– часть тока к. з., протекающая через землю.

Зануление — преднамеренное электрическое со­единение с нулевым защитным проводником металли­ческих нетоковедущих частей, которые могут оказаться под напряжением.

Принцип действия зануления – превращение замыкания на корпус в однофазное короткое замы­кание (т. е. между фазным и нулевым защитным провод­никами) с целью вызвать большой ток, способный обеспечить срабатывание защиты и тем самым автома­тически отключить поврежденную электроустановку от питающей сети. Такой защитой являются: плавкие пре­дохранители или максимальные автоматы, устанавли­ваемые для защиты от токов короткого замыкания; маг­нитные пускатели со встроенной тепловой защитой; кон­такторы в сочетании с тепловыми реле, осуществляющие защиту от перегрузки; автоматы с комбинированными расцепителями, осуществляющие защиту одновременно оттоков короткого замыкания и перегрузки.

Кроме того, поскольку корпуса (или другие нетоковедущие металлические части, оказавшиеся под напряже­нием) заземлены через нулевой защитный проводник, то в аварийный период, т.е. с момента возникновения за­мыкания на корпус и до автоматического отключения поврежденной электроустановки от сети, проявляется защитное свойство этого заземления, подобно тому как это имеет место при защитном заземлении. Иначе гово­ря, заземление корпусов через нулевой проводник сни­жает в аварийный период их напряжение относительно земли.

Область применения — трехфазные четырехпроводные сети до 1000 В с заземленной нейтралью. Обычно это сети 380/220 и 220/127 В, а также сети 660/380 В. Зануление применяется и в сетях постоянно­го тока, если средняя точка источника заземлена, а так­же в однофазных сетях переменного тока с заземленным выводом.

Назначение повторного заземления нулевого провода

Нулевым защитным проводником назы­вается проводник, соединяющий зануляемые части с глухозаземленной нейтральной точкой источника тока или ее эквивалентом. Эквивалентом нейтральной точки ис­точника тока могут быть: средняя точка источника постоянного тока, заземленный вывод источника одно­фазного тока, искусственная нейтральная точка сети, созданная с помощью трансформаторов, резисторов и т. п.

При отсутствии повторного заземления нуле­вого защитного провода возникает опасность для лю­дей, прикасающихся к зануленному оборудованию в пе­риод, пока существует замыкание фазы на корпус. Кроме того, в случае обрыва нулевого провода эта опасность резко повышается, поскольку напряжение относительно земли некоторых зануленных корпусов мо­жет достигать фазного напряжения сети. Рассмотрим оба эти случая.
