Наружные электропроводки
Электрика в доме / Монтаж электропроводки / Наружные электропроводки
Страница 6

Если высота здания, в которое осуществляется ввод электролинии, недостаточна для ввода трубостойкой через стену (расстояние от поверхности земли до нижней точки трубостойки менее 2 м), то применяют ввод трубостойкой через крышу (рис. 47).

Рис. 47. Ввод провода ВЛ в здание

Рис. 47. Ввод провода ВЛ в здание трубостойкой через крышу: 1 – провод ВЛ; 2 – провода ввода в здание; 3 – труба стальная; 4 – изоляторы концевые; 5 – траверса; 6 – растяжки.

Неудобство этого способа заключается как в сложности монтажа самой трубостойки, так и в необходимости качественного монтажа прохода через кровлю (для обеспечения безопасности и надежной гидроизоляции).

В данном случае трубостойка крепится к поверхности крыши растяжками (стальная проволока диаметром 5 мм), устанавливаемыми с четырех сторон трубостойки.

Закрепление растяжек на трубостойке и кровле аналогично ранее описанному закреплению оттяжек – с помощью колец или болтовых соединений. При этом следует учитывать, что сила натяжения каждой из растяжек должна быть одинаковой: только так можно добиться вертикального положения трубостойки и ее противостояния погодным явлениям (ветру).

Наличие растяжек вовсе не означает отказа от установки оттяжек, ибо эти два элемента выполняют различные функции: растяжка удерживает трубостойку, а оттяжка компенсирует силу натяжения проводов ответвления.

Проход проводников ввода через кровлю и перекрытие осуществляется в трубе той же трубостойки, на которую уже с внутренней стороны помещения надевают фарфоровую втулку. Зазоры между трубой и кровлей тщательно заделывают любой гидроизоляционной мастикой (например, на битумной основе).

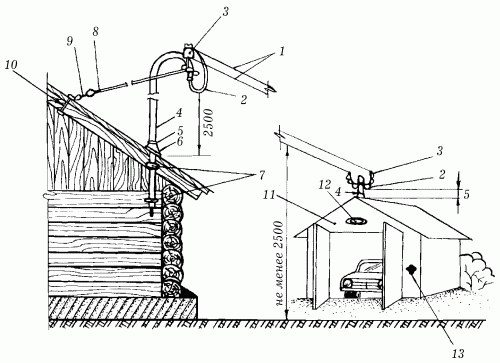

На рис. 48 показан ввод проводов из здания в гараж через крышу.

Рис. 48. Прокладка проводов из здания в

Рис. 48. Прокладка проводов из здания в гараж: 1 – провода ответвления; 2 – провод ввода в помещение; 3 – изолятор фарфоровый; 4 – трубостойка; 5 – кольцо опорное, приваренное к трубостойке; 6 – «копыто», свободно надетое на трубостойку; 7 – скобы металлические; 8 – растяжка; 9 – струбцина; 10 – болт-шпилька; 11 – гараж; 12 – электросветильник типа ПСХ-60; 13 – выключатель полугерметический.

Основные правила ввода электропроводов в здание

Вводы электропроводов в здание через стены следует выполнять в изоляционных трубах через фарфоровые воронки таким образом, чтобы вода не могла скапливаться и проникать внутрь помещения. Расстояние от проводов при наибольшей стреле провеса до земли и проезжей части улиц, которое должно быть не менее 6 м, можно уменьшить до 3,5 м при пересечении ВЛ непроезжей части улицы, пешеходных дорожек, тротуаров, в труднодоступной местности, а в недоступной местности (склоны гор, скалы, утесы) – до 1 м. Расстояние по горизонтали между проводами ВЛ и проводами линии связи и радио, телевизионными кабелями и спусками от радиоантенн на вводах должно составлять не менее 1,5 м. Провода ВЛ в пролетe от опоры до ввода и провода ввода ВЛ в здание не должны пересекаться с проводами ответвлений от линий связи и радио к вводам и должны располагаться не ниже проводов линий связи и радио. Расстояние между проводами у изоляторов ввода, а также от проводов до выступающих частей зданий не должно быть менее 0,2 м.
