Электромагнитный бытовой насос «Малыш» предназначен для подъема пресной воды из колодцев и трубчатых скважин с внутренним диаметром более 100 мм с глубины до 40 м. Температура перекачиваемой воды должна быть не более 35 °C. При работе насос должен быть полностью погружен в воду, не соприкасаясь при этом со стенками и дном колодца

Насос НЭБ-1/20 можно использовать для подъема воды из скважин диаметром не менее 200 мм, а также из любых естественных и искусственных водоемов.

Рис. 44. Установка

Рис. 44. Установка электронасоса типа «Малыш»:

а – в колодце; б – в обсадной трубе; 1 – насос; 2 – связка провода со шлангом; 3 и 4 – капроновая и пружинная (из резины) подвески; 5 – провод; 6 – шланг; 7 – перекладина; 8 – вилка; 9 – защитное кольцо; 10 – обсадная труба

Электронасос включают в работу сразу же после погружения без предварительной заливки водой. Перемещать или поднимать насос можно только после отключения его от электросети. Режим работы вибрационных насосов длительный. Однако время непрерывной работы не должно превышать 2 ч с последующим отключением на 15?20 мин. Пользоваться насосом следует не более 12 ч в сутки.

С помощью водоподъемных установок типа ВУ-1,5-19 и ВУ-45 можно полностью автоматизировать систему водоснабжения потребителей с суточным водопотреблением до 10 м3. В комплект установки ВУ-1,5-19 входит насос «Агидель», в комплект установки ВУ-45 – вибрационный насос «Малыш».

Водоподъемные установки (рис. 45), включающие в себя двухкамерный гидроаккумулятор, блок автоматики, работают следующим образом. Напряжение подается на блок управления. При включении выключателя насос приводится в действие и вода направляется к потребителю. Если расход прекратится или станет меньше подачи насоса, то вода начнет поступать в нижнюю камеру гидроаккумулятора.

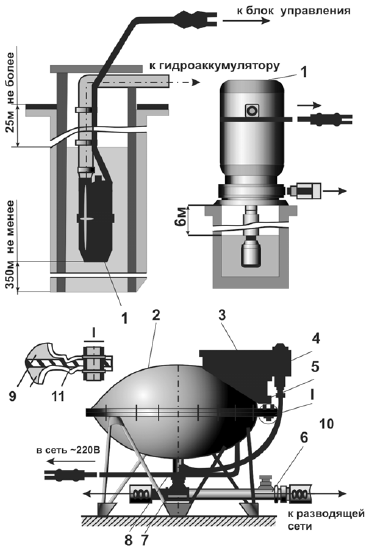

Рис. 45. Водоподъемная

Рис. 45. Водоподъемная установка:

а и б – установки с насосами разных типов; в – гидроаккумулятор с блоком управления; I – узел соединения воздушной и жидкостной камер гидроаккумулятора с диафрагмой; 1 – насос; 2 – гидроаккумулятор; 3 – блок управления; 4 – датчик реле давления; 5 – вентиль для накачки воздуха; 6 – вентиль разводящей сети диаметром 25 мм; 7 – тройник диаметром 25 мм; 8 – водоподводящий патрубок; 9 и 10 – воздушные камеры; 11 —диафрагма

Наполняя гидроаккумулятор, вода сжимает воздушную камеру, давление в системе растет, и как только достигнет заданного значения, реле отключит насос. При возобновлении водопотребления вода в трубопроводную сеть будет подаваться из гидроаккумулятора под давлением сжатого воздуха. Постепенно давление в гидроаккумуляторе упадет, и когда оно достигнет нижнего значения настройки, реле включит насос в работу.
