От магнитоэлектрической машины к динамо
Мир электричества / Время законов / Единство теории и практики / От магнитоэлектрической машины к динамо
Страница 2

В 1844 году правительство командировало Эрнста Вернера фон Сименса в артиллерийские мастерские для совершенствования взрывной техники. Затем его ввели в состав комиссии по строительству телеграфных линий в Пруссии. Это послужило толчком для целого ряда его изобретений, в частности, широко распространенной машины для изолирования проводов гуттаперчей. Вместе с механиком Иоганном Георгом Гальске Сименс основал в Берлине еще один завод по производству телеграфных аппаратов. За последующие годы телеграфные линии фирмы «Сименс и Гальске» связали многие города не только Западной Европы, но и России.

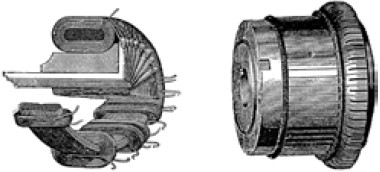

Кольцевой якорь и коллектор Грамма

Кольцевой якорь и коллектор Грамма

Обладая прекрасным чутьем, старший Сименс сразу оценивает значение принципа самовозбуждения для электрических машин и создает один из первых подобных генераторов. Он закрепляет за собой право на изобретение и распоряжается, чтобы его брат Карл Вильгельм взял английский патент. В письме брату он пишет: «…машина будет готова через несколько дней. Сделай и ты изыскания, чтобы Уайльд, который также близок к той же цели, не опередил нас. Магнитное электричество сделается дешевым, станет доступным и применимым для освещения, гальванометаллургии и т. д., и даже малые электромагнитные машины, получающие силу от больших, станут весьма полезны.

Берлин, 4 декабря 1866 г.»

И месяц спустя «английский» Сименс представляет в Королевское общество доклад о новом принципе конструирования электрогенераторов.

Барабанный якорь фирмы «Сименс и Гальске»

Барабанный якорь фирмы «Сименс и Гальске»

17 января 1867 года от имени Эрнста Вернера Сименса профессор Магнус читает в Берлинской академии наук доклад о принципе самовозбуждения. В целях закрепления приоритета Сименс дает новому принципу название динамоэлектрического, а самовозбуждающийся генератор называет динамо-машиной. Название приживается, и скоро вообще все генераторы постоянного тока начинают называть «динамо». Сименс всячески торопит сборку первого генератора. До него доходят сведения, что почти одновременно патенты на динамо-машины получили и несколько изобретателей в Англии, где еще в 1863 году интересную конструкцию предложил Генри Уайльд. П-образный электромагнит его генератора питался от отдельного небольшого электромагнитного возбудителя.

Динамо-машина Грамма с кольцевым якорем

Динамо-машина Грамма с кольцевым якорем

Динамо-машина фирмы «Сименс и Гальске» с

Динамо-машина фирмы «Сименс и Гальске» с барабанным якорем

Чтобы представить себе гонку новых изобретений, напомним, что на том же заседании члены Королевского общества выслушали еще один доклад на электротехническую тему. Их коллега Чарлз Уитстон профессор физики Лондонского Королевского колледжа рассказал о параллельном соединении обмоток электромагнитов с цепью якоря. Позже такой генератор получит название шунтовой машины и будет признан более совершенным, но это произойдет лишь лет через десять…

Одним из недостатков первых электрических машин являлась сильная пульсация вырабатываемого тока и быстрый перегрев. Не свободен был от этих недостатков и генератор Сименса и Гальске с двух-Т-образным якорем. Сименс понимал это и поставил перед своими сотрудниками задачу усовершенствовать конструкцию якоря.

В то время во Франции на заводе уже знакомой нам «Компании Альянс» работал столяром Зекоб Теофил Грамм. Занимался он работами по изготовлению электрогенераторов для питания осветительных установок и был, как выяснилось позже, весьма предприимчивым человеком. В июне 1870 года вместе с техником той же фирмы Эрдлем Луи Шарлем д'Ивернуа Грамм выправил патент на генератор с самовозбуждением, имеющий кольцевой якорь, но без зубцов. На кольцевой сердечник наматывалась замкнутая обмотка, соединенная с коллекторными пластинами.
