Страница 5

0,7 – для квартир с плитами на природном газе;

0,6 – для квартир с плитами на сжиженном газе и твердом топливе;

0,8 – для квартир с электрическими плитами.

Расчетные данные, приведенные в табл. 12, могут корректироваться для конкретного применения с учетом местных условий. При наличии документированных и утвержденных в установленном порядке экспериментальных данных расчет нагрузок следует производить по ним.

Нагрузка иллюминации мощностью до 10 кВт в расчетной нагрузке на вводе в здание учитываться не должна.

Расчетная нагрузка питающих линий, вводов и на шинах РУ 0,4 кВ ТП от электроприемников квартир повышенной комфортности Рр кв определяется по следующей формуле

Рр. кв = Ркв n kо, (6)

где Р кв – нагрузка электроприемников квартир повышенной комфортности;

n – количество квартир;

k о – коэффициент одновременности для квартир повышенной комфортности.

Расчетная нагрузка питающих линий, вводов и на шинах РУ 0,4 кВ ТП от общего освещения общежитий коридорного типа определяется с учетом коэффициента спроса кс, принимаемого в зависимости от установленной мощности светильников Ру, приведенной ниже:

до 5 кВт – 1,0 свыше 25 до 50 кВт – 0,7

свыше 5 до 10 кВт – 0,9 свыше 50 до 100 кВт – 0,65

свыше 10 до 15 кВт – 0,85 свыше 100 до 200 кВт – 0,6

свыше 15 до 25 кВт – 0,8 свыше 200 кВт – 0,55.

Расчетная нагрузка Рр. р, кВт, групповых и питающих линий от электроприемников, подключаемых к розеткам в общежитиях коридорного типа, определяется по следующей формуле

Рр. р = Руд nр kо. р, (7)

где Руд – удельная мощность на 1 розетку при числе розеток до 100, принимаемая равной 0,1, свыше 100 -0,06 кВт;

nр – число розеток;

kо. р – коэффициент одновременности для сети розеток, определяемый в зависимости от числа розеток:

до 10 розеток – 1,0

свыше 10 до 20 – 0,9

свыше 20 до 50 – 0,8

свыше 50 до 100 – 0,7

свыше 100 до 200 – 0,6

свыше 200 до 400 – 0,5

свыше 400 до 600 – 0,4

свыше 650 – 0,35.

Расчетная нагрузка питающих линий Рр пл, кВт, вводов и на шинах РУ 0,4 кВ ТП от бытовых напольных электрических плит общежитий коридорного типа определяется по следующей формуле

Рр. пл = Рпл nпл kс. пл, (8)

где Рпл – установленная мощность электроплиты, кВт;

nпл – число электроплит;

kс. пл – коэффициент спроса, определяемый в зависимости от числа присоединенных плит, который должен приниматься:

1,0 – при 1 плите

0,9 – при 2 плитах

0,4 – при 20 плитах

0,2 – при 100 плитах

0,15 – при 200 плитах.

Коэффициенты спроса даны для электроплит с четырьмя конфорками. При определении коэффициента спроса для плит с тремя конфорками число плит следует учитывать с коэффициентом 0,75, с двумя – с коэффициентом 0,5.

Определение коэффициента спроса для числа плит, не указанного выше, производится интерполяцией.

Расчетная нагрузка вводов на шинах 0,4 кВ ТП при смешанном питании от них общего освещения, розеток, кухонных электрических плит и помещений общественного назначения в общежитиях коридорного типа определяется как сумма расчетных нагрузок питающих линий, умноженная на 0,75.

Расчетная нагрузка линии питания лифтовых установок Рр. л, кВт, определяется по следующей формуле где kс. л – коэффициент спроса, определяемый по табл. 15 в

где kс. л – коэффициент спроса, определяемый по табл. 15 в зависимости от количества лифтовых установок и этажности зданий;

nл – число лифтовых установок, питаемых линией;

Pпi – установленная мощность электродвигателей /-го лифта по паспорту, кВт.

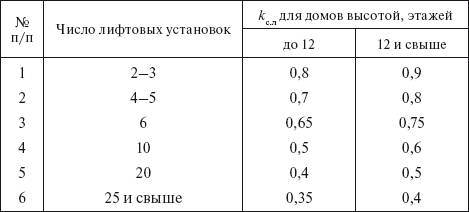

Таблица 15

Коэффициент спроса для числа лифтовых установок

Примечание.

Примечание.

Коэффициент спроса для числа лифтовых установок, не указанных в таблице, определяется интерполяцией.
